Paso 16: Hilo hasta los botones del tablero de control, interruptores y perillas
Será más fácil de alambre en el extremo del componente de botones, interruptores y botones antes de instalar en el panel de control. Asegúrese de no alambre a los módulos individuales todavía, porque no podrás conseguir en el panel si haces eso (al menos los botones e interruptores). He adjuntado una imagen real o el esquema de cableado de mi diagrama original de Fritzing para ayudar en su comprensión.

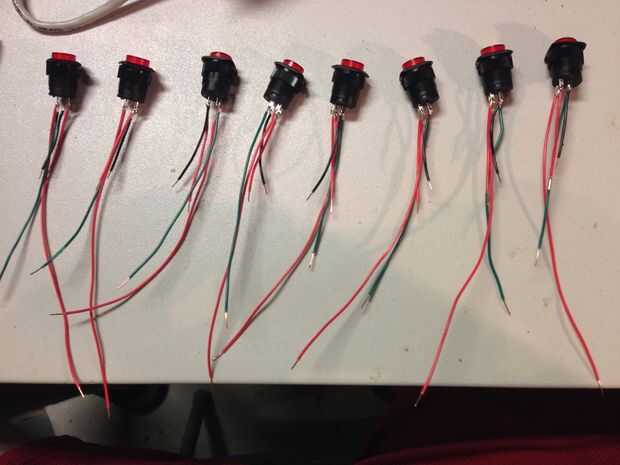

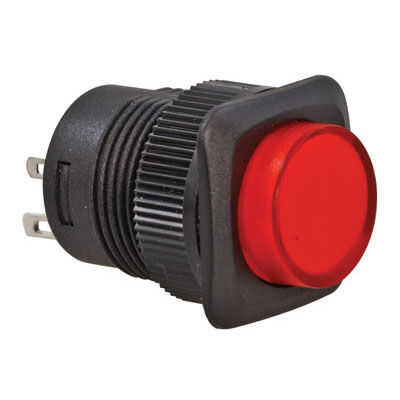

Botones
Desde estos botones disponen de un LED cada uno tiene 4 conexiones. Dos conexiones de alimentación V + y GND al LED y dos no son los contactos el botón. En el cuadro adjunto verás lo siguiente:
Alambre negro - tierra de LED dentro de la caja del botón.
Alambre verde - V + desde el módulo PWM que construimos anteriormente.
Rojo X 2-Estos son los contactos del botón y no tienen polaridad. Uno se conecta a 5V y el otro para el botón en el tablero de detección. Cuando se presiona el botón permitirá el Arduino ver una señal de alto.

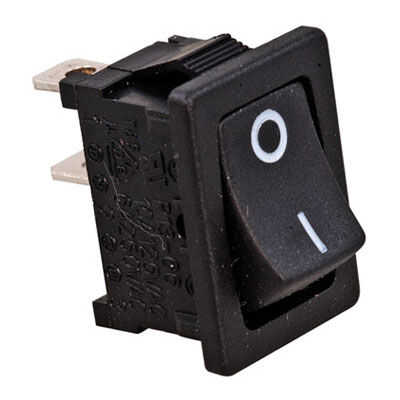

Interruptor

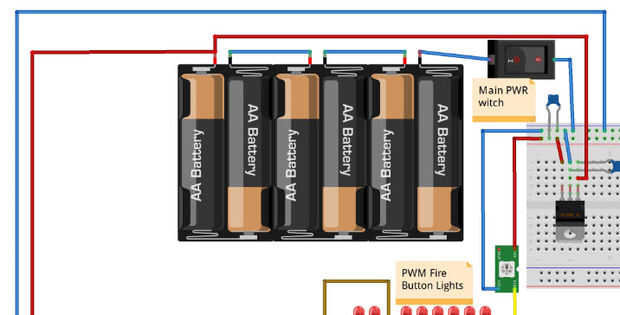

Simplemente conecte dos cables negros. Uno va a la tierra de su paquete de baterías 6 AA, el otro va a la base común de su caso de todo control. Asegúrese de no conectar toma de tierra de cualquier otro modo a su batería o siempre tienes alguna batería drenaje tiene lugar.

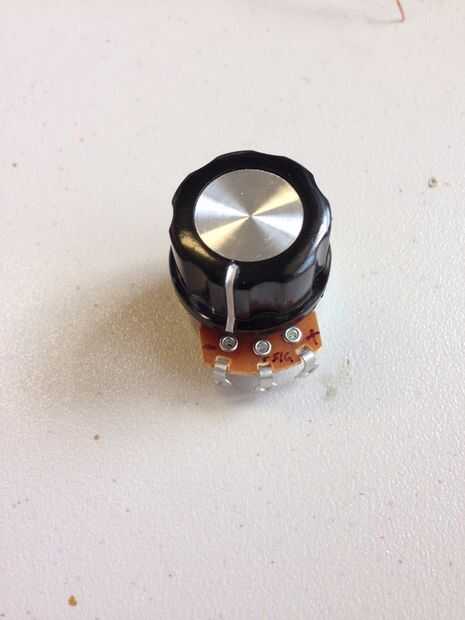

Potenciómetro de

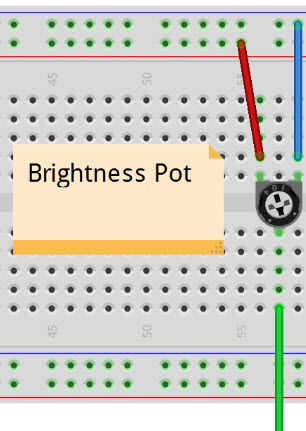

El potenciómetro actúa como un divisor del voltaje aquí dar el Arduino una señal entre cero voltios y 5 voltios. Utilizamos para contar cómo brillante que las luces NeoPixels y botón. Soldar un cable rojo hacia el V +, esto irá a nuestro autobús común de 5v. Soldar un cable negro con el lado de tierra, esto irá a nuestro autobús común de la tierra. Soldar un cable verde con el conector medio, este es el limpiador y conectará con A0 en el Arduino.

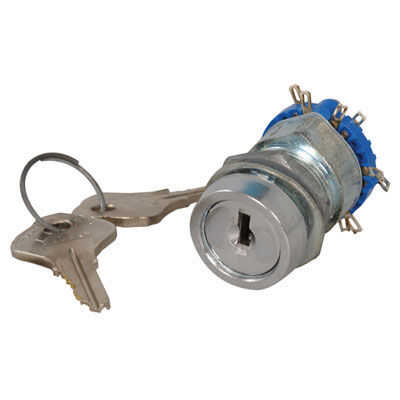

Selector de llave

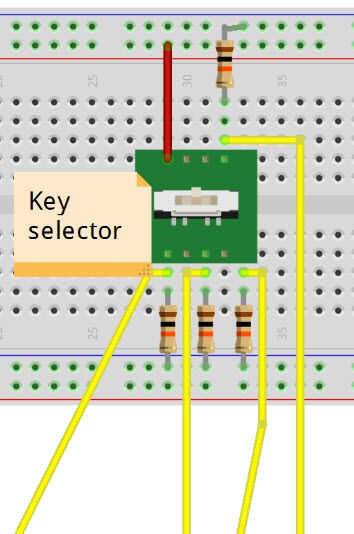

Será fuente de 5v al pin itinerante de la llave y luego tener cables saliendo de las cuatro posiciones diferentes que se van a los pines de entrada-salida de Arduino. También le cable una pull-down resistor en cada uno a tierra para evitar que ninguna lectura flotante. El diagrama de Fritzing es no mostrar lo mejor (que no tienen un selector de llave en su biblioteca de piezas) pero si tienes uno de estos en la mano es muy fácil de entender mediante el sondeo alrededor con un multímetro.
