Paso 5: Botón tablero de detección

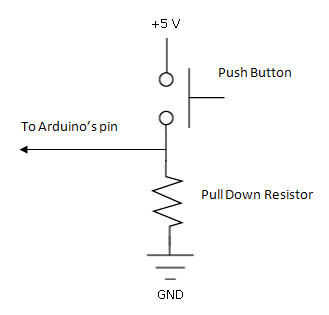

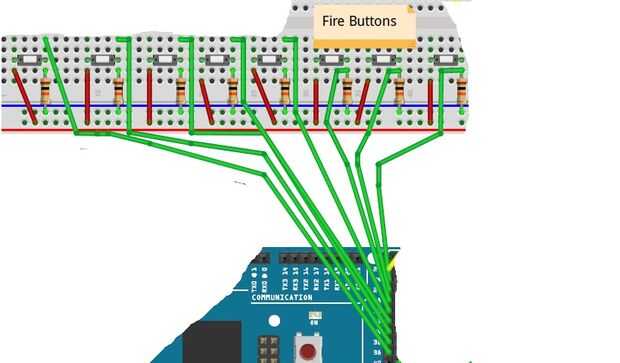

Esta tabla es casi tan simple como consiguen. Simplemente tiene un circuito para cada botón que contiene un desplegable de resistencia y conexión con un pin digital de Arduino para cada botón. Sobre verás el diagrama de Fritzing asociado con esta placa y un esquema rápido que muestra el desplegable del concepto de resistencia. No tengo una foto de la Junta real sí mismo, pero eso es probablemente para mejor porque la soldadura es deficiente y se aburrirá.
La resistencia entre los pines de Arduino y suelo asegura que la señal por el Arduino cuando no se pulsa el botón siempre es baja. He utilizado 10 K Ohm, resistencias de 1/4 watt para mi tire hacia abajo de resistencias. Deberían funcionar bien aunque cualquier valor alrededor de 4,7 k ohmios o menos.
