Módulo de Control del cohete construido de Papá (2 / 6 paso)

Paso 2: Los circuitos

Esto es donde te enfadas porque no tengo esquemas o detalles para mi circuito. Sé que sé. Pero se ven. Dejé como fui y había hackeado algunos de mis proyectos viejos, así que a menos que tenga la misma materia sentada alrededor de él no le ayudará a. Haré mi mejor esfuerzo por lo menos para mi código de los programas de picaxe. Aunque estoy seguro que le gusta los niños a usar su fantasía Arduinos y tal.

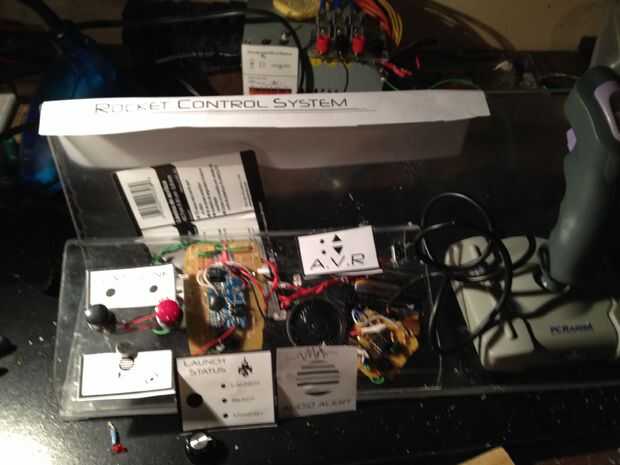

El hecho es que hay todo tipo de cosas interesantes que puedes poner en allí. Aquí es lo que pongo en él.

joystick analógico de $1 en la tienda Habitat.
$10 recording módulo de Radio Shack
Un reciclado Picaxe 08M proyecto emite un pitido y se enciende uno de LEDs dependiendo de que boton.
Un nuevo Picaxe 08M proyecto que progresivamente se enciende tres LEDs para representar una secuencia de lanzamiento al girar un potenciómetro.

Quería utilizar los dos potenciómetros en el joystick para agregar un nivel mayor de interactividad, pero me quedo sin entradas apropiadas en el Picaxe y fuera de tiempo para una solución. Único lo que realmente me gustaría añadir es rumble efectos utilizando un motor de pequeña vibración. Tal vez la próxima vez.

Utilicé un paquete de baterías 4 AA para entregar aproximadamente 6 voltios, pero esto también podría correr en 9v. El módulo de la grabación, creo, puede ejecutar sobre cualquier cosa, desde cerca de 5 a 12 voltios. Los Picaxes necesita 4.5-5 voltios regulados. Tengo ambos funcionando fuera el mismo regulador de 5v. Alambré más de un circuito para el orador mismo que termina haciendo mucho ruido al reproducir las grabaciones. Esto es perfecto para ese efecto de peligro del espacio.

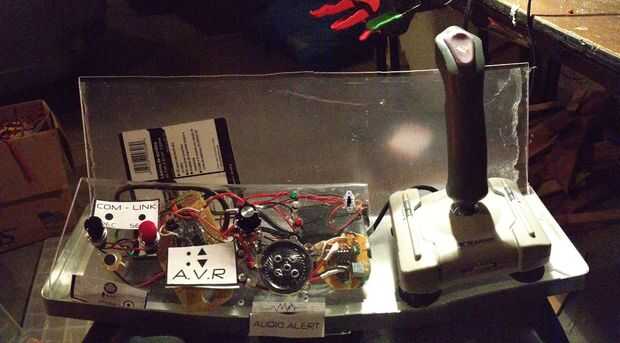

La palanca de mando
Si usted tiene este mismo joystick los botones (activación y pulgar) conectan los cables blancos y azules (respectivamente) al verde. Hay algunos circuitos dentro que hace que el trabajo de botón "Auto". Creo que necesitan una carga positiva (+ 5v?) en el cable verde a la función. Pasa por alto este circuito para simplificar. De lo contrario es bastante simple dentro y podrá acceder a los potenciómetros de la misma como los interruptores. Minas están sin usar por ahora.

Alambré el botón disparador y el pulgar para operar el "sistema" Resonador de Vector aceleración, que es un circuito que reciclé de un proyecto mayor utiliza el picaxe sentido uno de los dos botones empuja y parpadea un led y emita un tono ascendente o descendente según el botón que se pulsa. Si pulsa un botón demasiado hay un ruido de explosión.

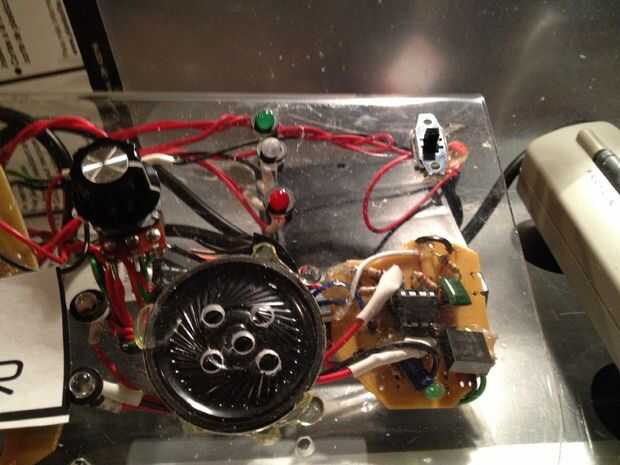

Lanzamiento de indicador de estado
El potenciómetro (botón) opera un segundo picaxe que se enciende simplemente tres leds al girar la perilla. Es que me gustaría añadir alguna vibración en el futuro.

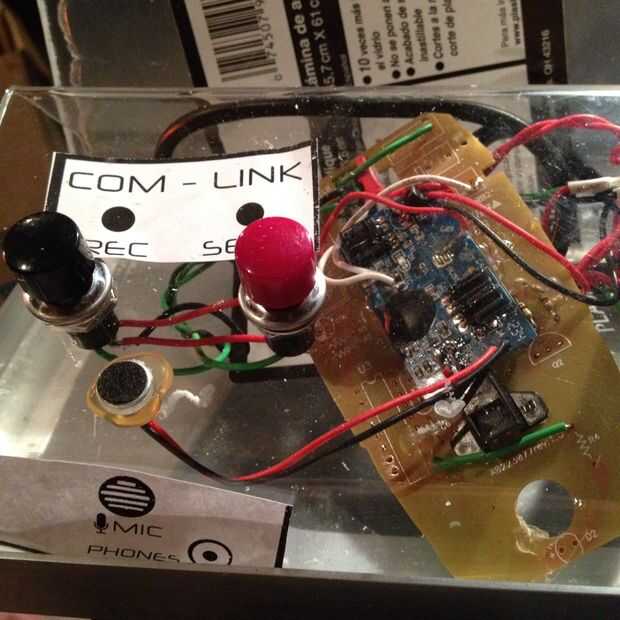

Com - Link
Que conectar el módulo registrador para dos botones robustos y colocó el micrófono debajo de ellos
