Módulo de controlador de motores L293D / tutorial (1 / 3 paso)

Paso 1: Recopilación de piezas y programas

En este proyecto, necesita estas partes:

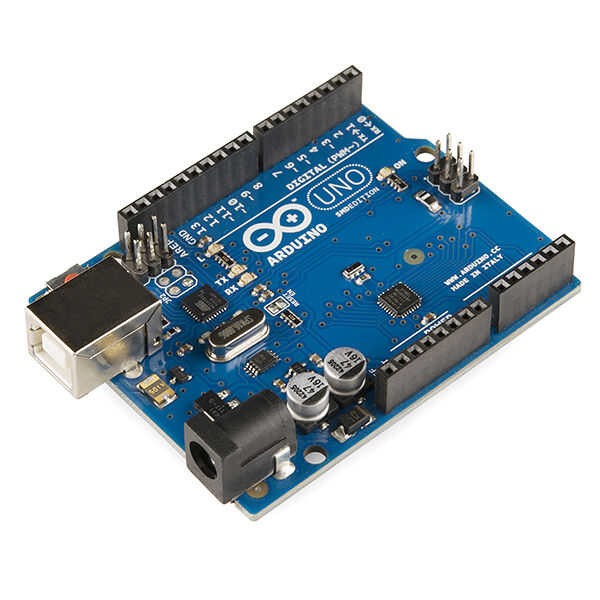

1 Aruduino Uno R3 (también puede usar la otra versión de Arduino)

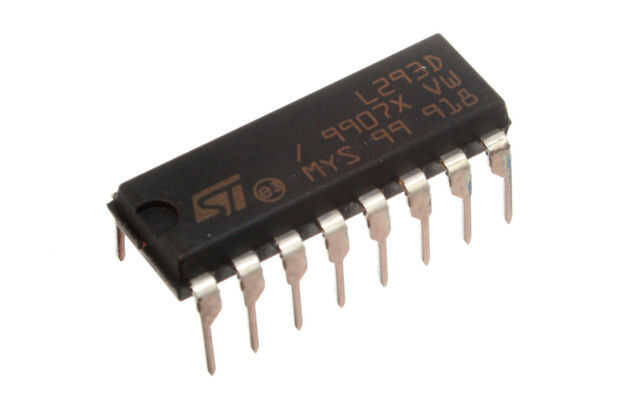

2.L293D fichas x2

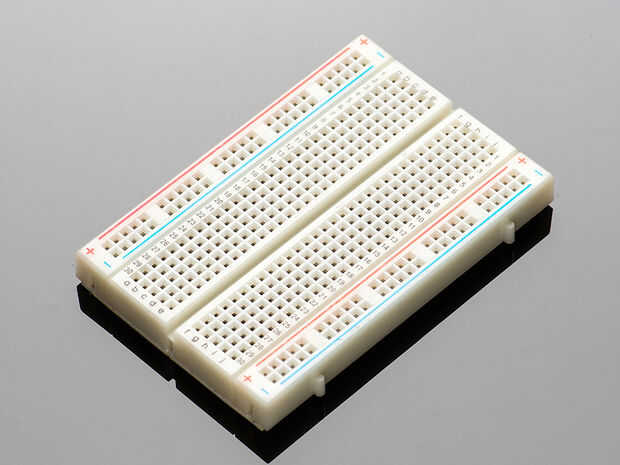

3.BreadBoard (estoy usando un mini protoboard)

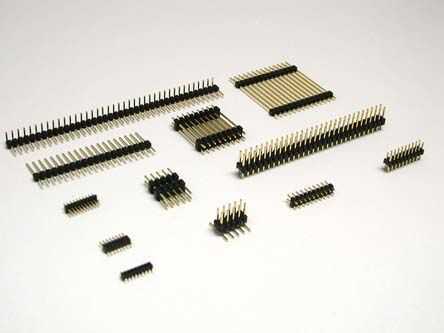

4 protoboard de pines (no sé si se llama tablero de clavijas o no pero voy a decirlo de esa manera)

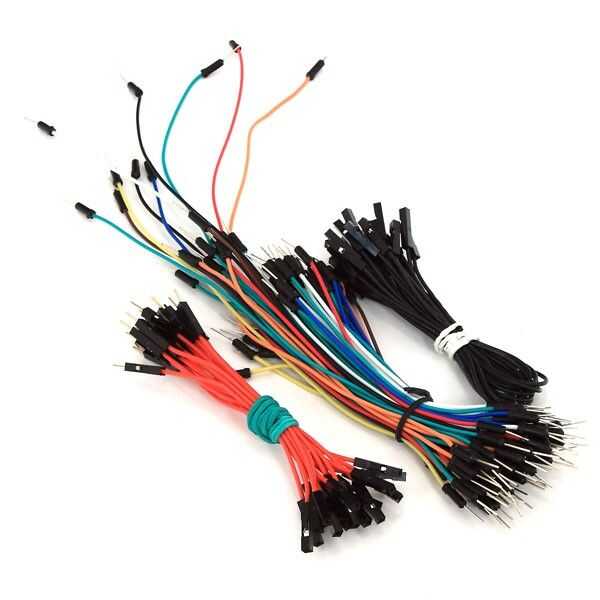

5 cables de puente

Programas de:

Usted necesitará el IDE de Arduino a programas su Arduino (lo puede descargar de aquí https://www.arduino.cc/en/Main/Software), luego descargar el esquema que os adjunto y abrirlo.
