Paso 1: El ESP8266
Para que todo funcione, usted necesita entender lo que hace cada parte y qué es el pinout para esa parte.

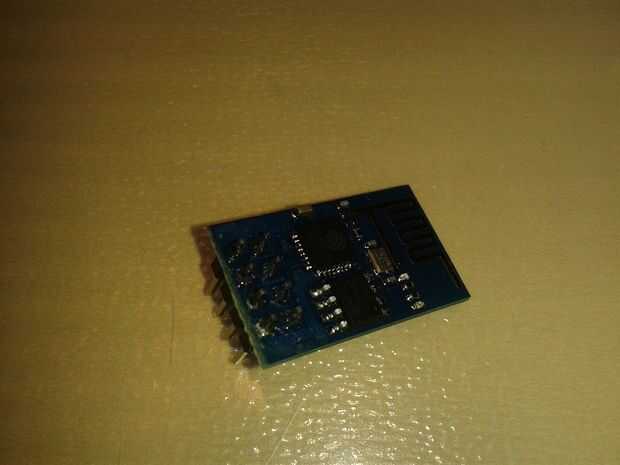

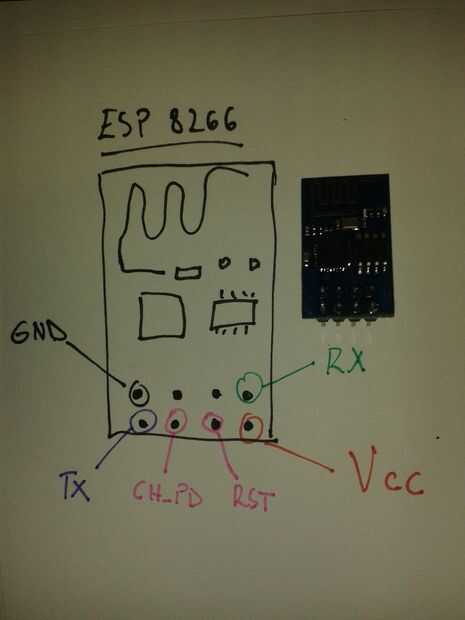

Voy a empezar con el ESP8266. Como se muestra en la imagen, ESP8266 tiene 8 pines, 4 en la fila de 2. El primer pin en la parte superior izquierda es GND. Los dos pernos de la tierra son GPIO 2 y 0. No voy a usar estos pines, ya que no son impirtant para la operación. El pasador en la parte superior derecha es el pin RX y el pin en la parte inferior izquierda es TX. Estos son los pines para comunicación. Las clavijas de medianas en la parte inferior son CH_PD (chip apagado) y RST(reset).
Lo principal a recordar es que este dispositivo funciona con 3.3V; incluso el RX y TX pines. Arduino o muchos USB a seriales convertidores funcionan con 5V. La solución para este proyecto es en el paso siguiente.
