Paso 7: Comunicación con los dispositivos de 5 voltios
Por lo tanto, si usted tiene un comunicador como el ftdi, que no tiene una opción para ajustar la tensión lógica, haga lo siguiente.
Casi cada convertidor USB a serial tiene regulador de voltaje incorporado de 3.3 voltios (el chip funciona con eso). Así, puede encontrar que la clavija o un cojín y conectar a los pines como normal. La comunicación es un liitle más complicado.
La señal de la esp8266 de pin TX es 3, 3V que es enaugh para el comunicador. Pero los 5v en el TX de la comunicador puede matar a la esp8266! Por lo tanto debe crear un devider voltaje. Si no sabes lo que es; es una construcción simple de resistencia. En nuestro caso, utilizamos el resistor de 1 k y 2 k. Conectar estos dos en serie con el pin de TX de la comunicador a la 1 k resistencia y toma de tierra para la resistencia de 2 k. La unión entre el resistor es conectado to el tratamiento de la ESP8266.

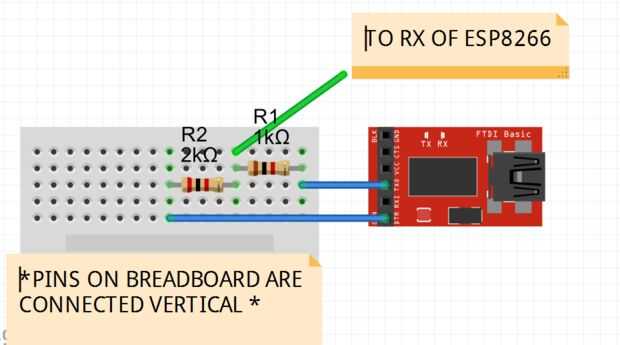

El cuadro describe esta perfecto.
