Paso 8: Instalar el eje y

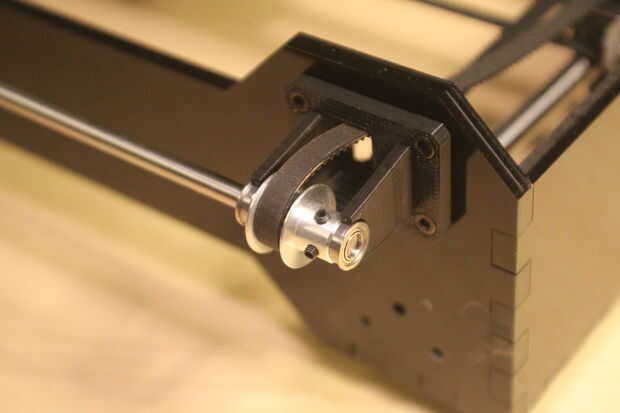

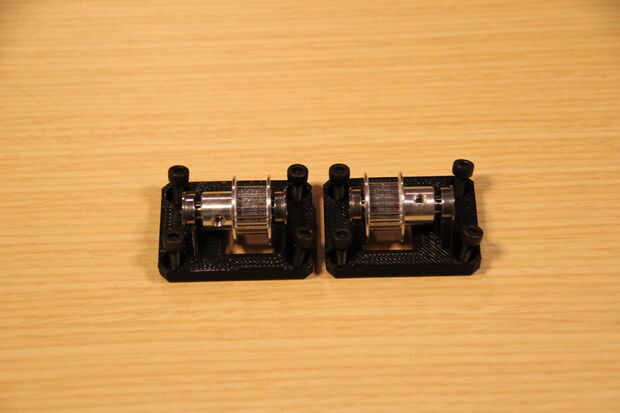

Ensamble del bloque rueda loca delantera Y correa:
- 2 x 18 diente GT2 poleas de distribución
- 4 x cojinetes de pestaña
- ejes de 2 x 5mmx25mm
- 8 x M3x8mm tornillos de cabeza hueca
- 2 x impreso bloques de poleas
Eje adicional y materiales:
- 21"(533mm) correa dentada GT2 (lado primario)
- 19,75"(502mm) correa dentada GT2 (lado secundario)

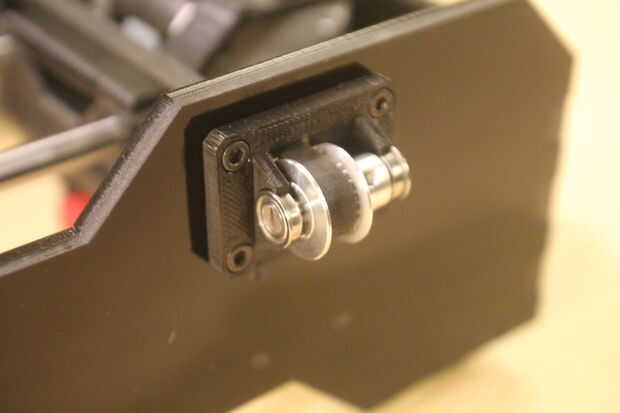

- Bloque rodillo de eje trasero
- 2 x cojinetes de pestaña
- 1 x pasos NEMA 17
- 4 x M3x10mm tornillos de cabeza hueca
- 4 arandelas x M3
- 1 x polea de sincronismo de GT2 18 dientes
- eje de 1 x 5mmxXXXXmm
- acoplador de eje de 1 x 5mm a 5mm
Asamblea:

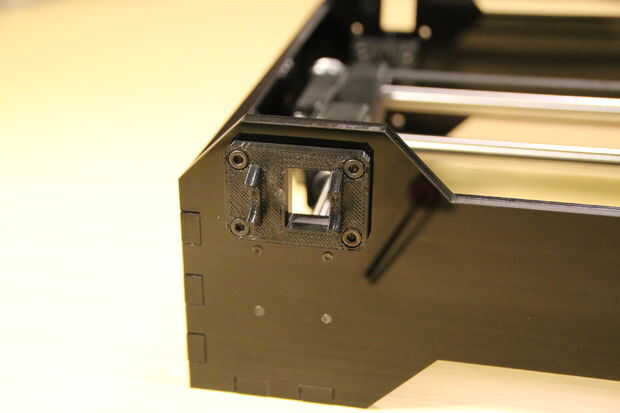

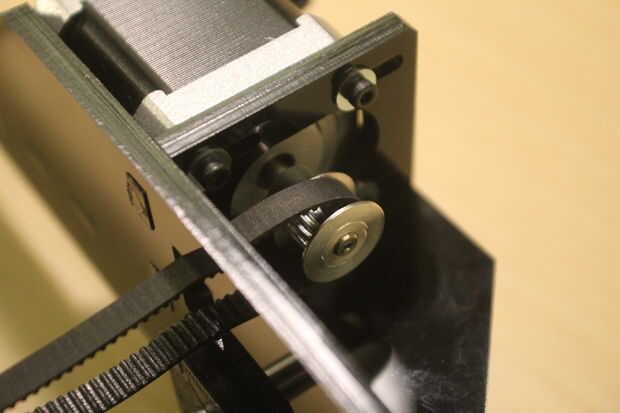

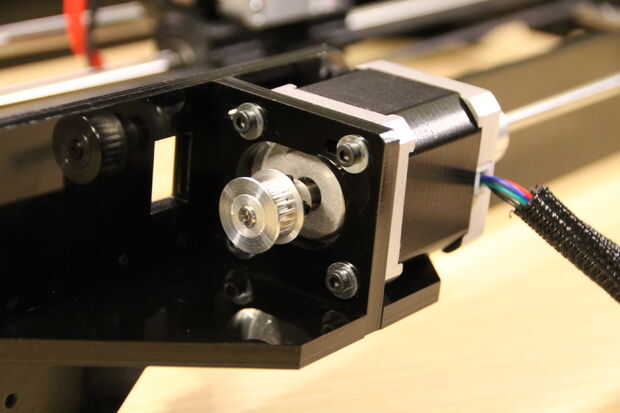

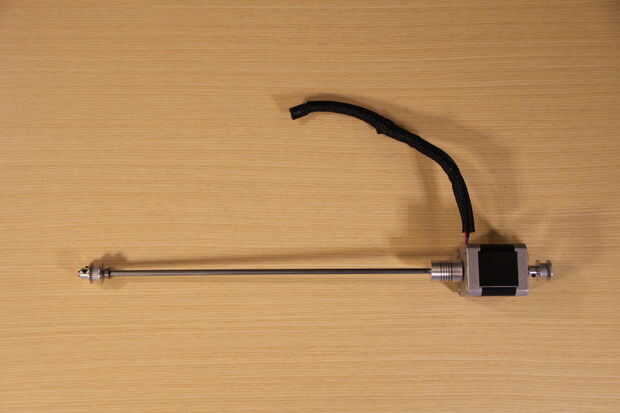

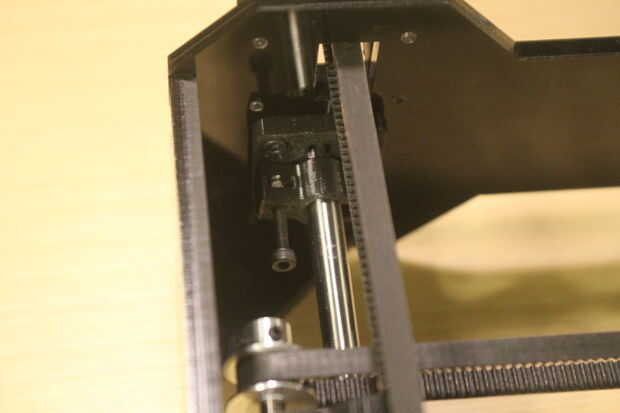

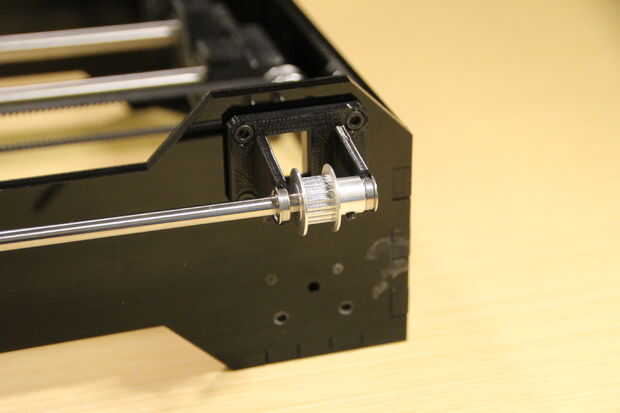

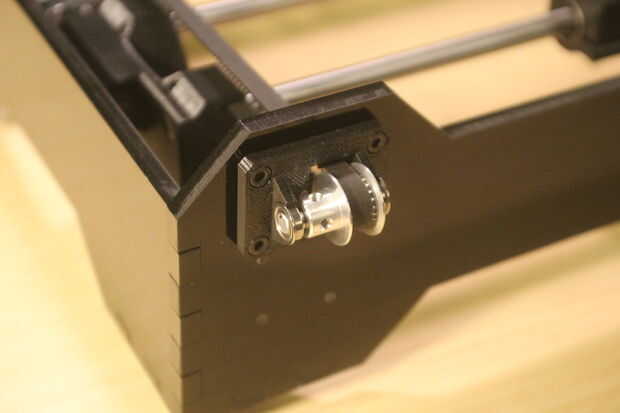

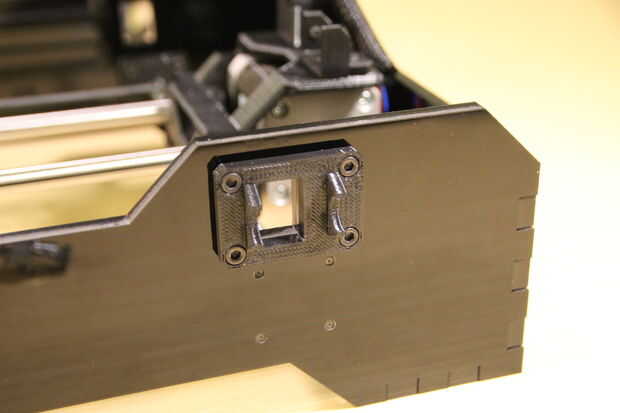

Montar los rodillos de eje y e instale los componentes impresos en el frente del marco cortado a láser con los tornillos M3x8mm. Instale el soporte trasero del eje de eje, asegurándose de alinear con el láser de corte puerto en el marco. Eje de la Asamblea la unidad Y la barra de 5mmx296mm a un lado del motor paso a paso de montaje y fijación de la polea de sincronización a otro. En el otro extremo del eje 5mmx296mm, deslice en un cojinete de brida seguido por una polea de sincronismo seguida por una segunda brida cojinete, ambos con bridas hacia la polea. Utilice los cuatro M3x10mm tornillos y arandelas para fijar el motor paso a paso en su soporte de montaje como se muestra en las fotos. Centro del motor en las ranuras, apriete temporalmente y luego alinear la brida rodamientos y polea en el extremo del eje impulsor. Una vez alineados, apriete los tornillos de fijación de la polea.

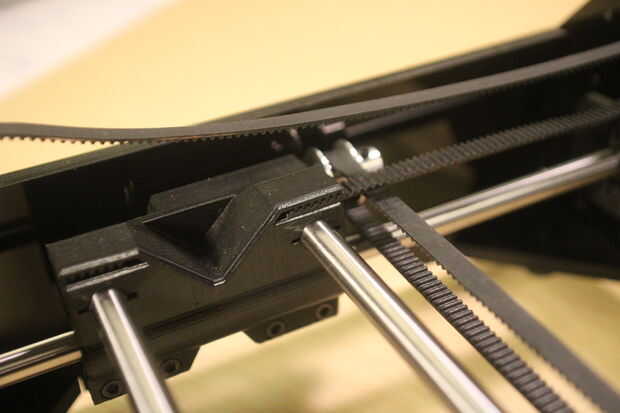

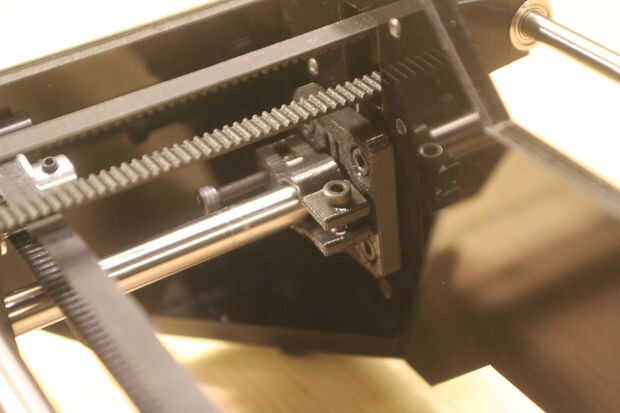

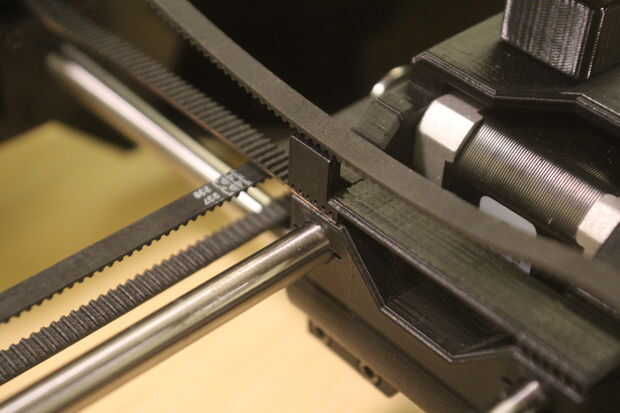

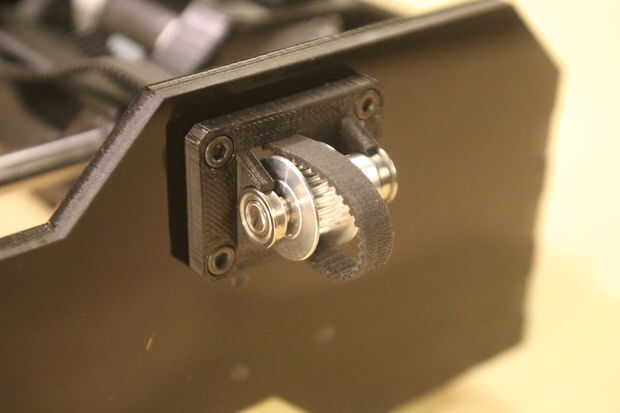

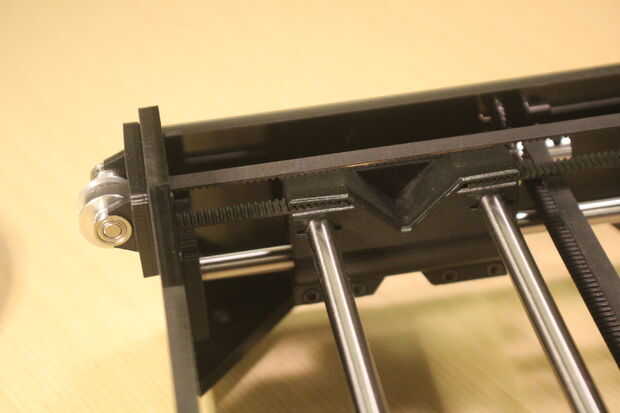

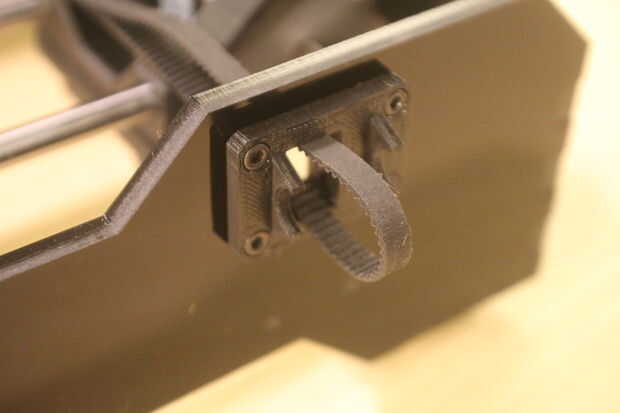

Presione uno de los extremos de la sección 21"(533mm) de la correa en la ranura acanalada en el lado de la polea del bloque unidad de X y el cinturón a través de la ranura en la parte trasera del marco, alrededor de la polea de impulsión de eje y y a través de la estructura del hilo de rosca. Extienden a través de la estructura hacia fuera a través de la segunda ranura y coloque uno de los conjuntos de polea tensora Y debajo de la correa antes de regresar la correa en la ranura y el anclaje en la segunda ranura acanalada en el bloque de la unidad X. Alinee el pórtico X ser cuadrados a la estructura, ya sea mediante un cuadrado o un pedazo de material de stock de anchura constante. Repita el proceso de enrutamiento de la correa en el otro lado del marco con 19,75"(502mm) longitud de la correa.
