Paso 1: Lista de la compra
Nota:
- Mayoría de los componentes ha sido de origen dentro de Australia, también debe estar disponibles en línea y accesible para muchos otros países.
- Todos los costos mencionados son en dólares australianos sin envío.
- Enlaces llevará a donde originario de las partes.
- También tenga en mente que estos componentes se pueden encontrar más baratos en otros lugares con un poco de investigación... y tal vez comprando a granel.
- E-bay es también un buen lugar para empezar las cosas como las baterías, arduino y potencialmente telémetro si DX no enviar a usted.
- Estudiante de descuento disponibles en la tienda en electrónica JayCar dentro de Australia.

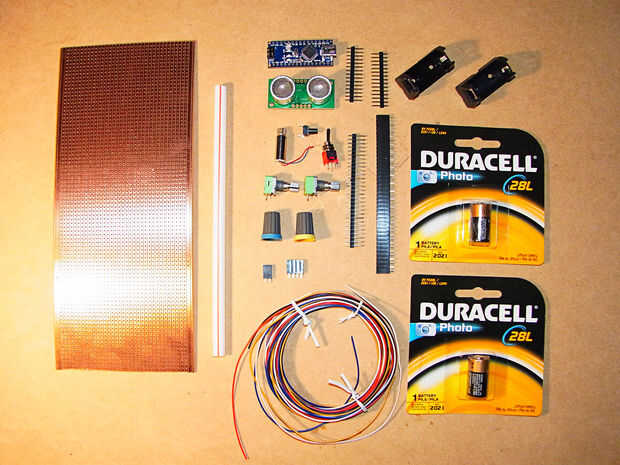

En la foto:
Junta de tira [circuitos de montaje, jaycar electrónica] (aprox. $6)
Paja de McDonald's [diámetro perfecto como una cubierta para el siguiente motor de vibración] (libre)
Arduino Nano v.3 (compatible) w.out cabeceras soldadas [fuentes de ebay, pero puede encontrarse en Deal Extreme] ($14)
Telémetro Sonar de ultrasonidos Devantech SRF05 [sensor de distancia, de Robotgear.com.au] ($26) (Opciones más baratas: HC-SR04 $4 de DX.com)
Jefe mujer 1x4pin recto 0,1" [socket para sensor ultrasónico, de Robotgear.com.au] ($0,45)
Romper los pernos encabezados 40 [Robotgear.com.au] ($1,75)
interruptor del tacto 6 mm [jaycar] ($0,95)
3V DC Motor de vibración Jameco parte Nº 256382 ($4)
El Mini interruptor [jaycar] ($2,45)
50 k 9 mm cuadrados potenciómetro lineal única cuadrilla (CANT. 2) [JayCar] (ea$ 2,75)
Perillas (CANT. 2) [jaycar] (ea$ 0,95) escoge algo diferente o recicle viejas perillas si los tienes
Economía Breadboard puente Kit - 5 colores [jaycar] ($3,45)
Duracell 6V PX28L (2CR11108) 160mAh batería (CANT. 2) [HollyHockBatteries.com.au] ($12,80 ea) (opción más barata de ea Jaycar $3,25)
Portapilas pcb de montaje 1/2 AA (CANT. 2) [Australia RS] ($3,95 ea)
Aprox. costo: $99,95 (+ $50 por cualquier costo adicional - estimación generosa)
Aprox. con opciones más baratas: $56,95 (+ $50 más gastos - estimación generosa)
No en la foto:
Encogimiento del calor ($various)
Soldadura ($various)
Alcohol isopropílico (cojines de Jaycar $4,95)
Cable para sensor de proximidad
Cinta de enmascarar
Cinta aislante
Atadura de cables del velcro (en un pequeño rodillo - esta parte es opcional ver paso opcional)
Herramientas:
- Soldador y equiptment
- Tercera mano
- Sierra de marquetería o sierra de cinta
- Pinzas
- Herramienta de corte plástico
- Tijeras
- Marcador permanente
- Mini cabeza plana Destornillador
- broca de 1,15 mm
