Módulo de receptor de datos de FM para microcontroladores (1 / 5 paso)

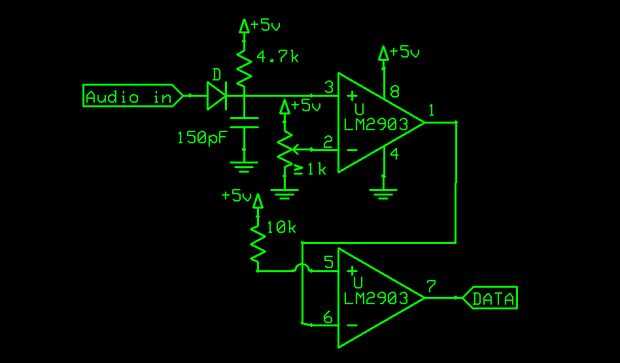

Paso 1: El circuito

Básicamente es un detector de envolvente en la inversión y un voltaje variable a la entrada inversora del primer comparador. Entonces la salida es amortiguada e invertida por el segundo comparador. Es simple pero tomó algún desarrollo. Traté de amp op y disparadores de Schmitt, pero que aunque demasiado ruido, o no tenía el poder necesario para la lógica de la impulsión. Ensobrado para Schmitt funciona muy bien, pero requeriría un paso hasta el transformador. (demasiado grande para mi gusto y 13 gramos)
