MÓDULO de relé DIY (1 / 5 paso)

Paso 1: Reunir las partes

Ahora tenemos que recoger algunas partes que necesitábamos para hacer que el módulo de relé Diy.

Nota: La mayoría de las piezas estaba acostado en mi casa, solía guardar poco más ¢

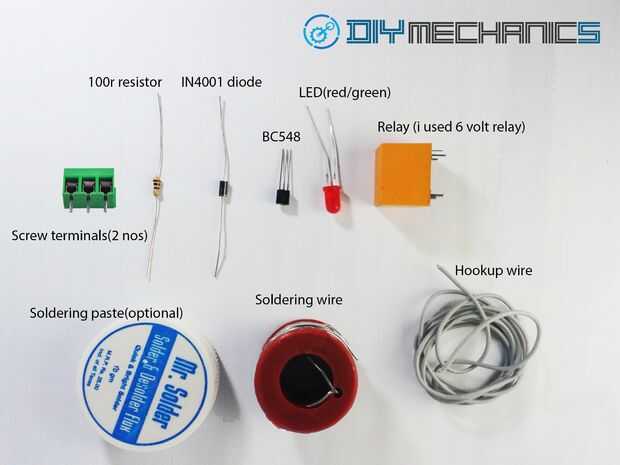

Aquí la lista de todas las piezas que necesita para hacer este proyecto:

HARDWARE:

1. relé de 5 voltios (yo usé 6 voltios porque necesito relé de 6 voltios)
2. BC548 transistores.
3. 100ohms resistencia.
4. IN4001diode.
5. tornillo terminales (3 pols, no. 2)
6. LED(red or green,i used green here)

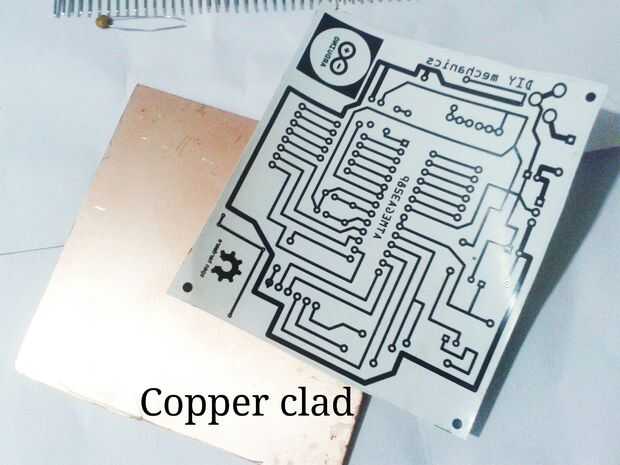

7. 5 x 3"cm cobre revestido (opcional si usando propósito general PCB)

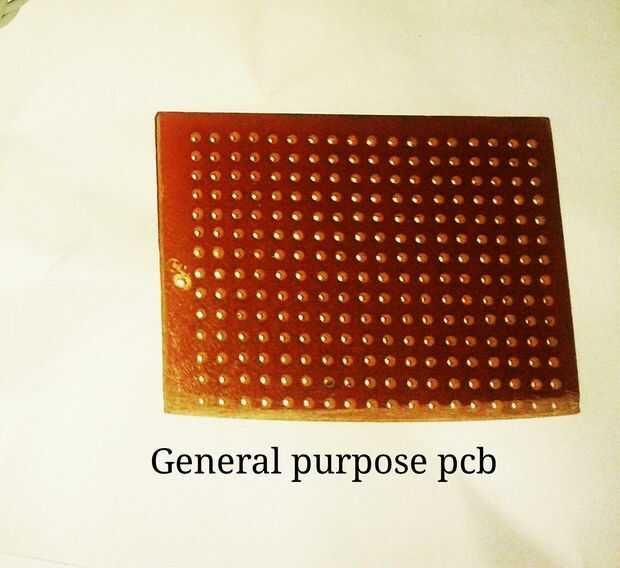

8. general propósito PCB (opcional si revestido de cobre de uso).
9. protoboard y puentes.

SOFTWARE:

1. fritzing

HERRAMIENTAS EN GENERAL:

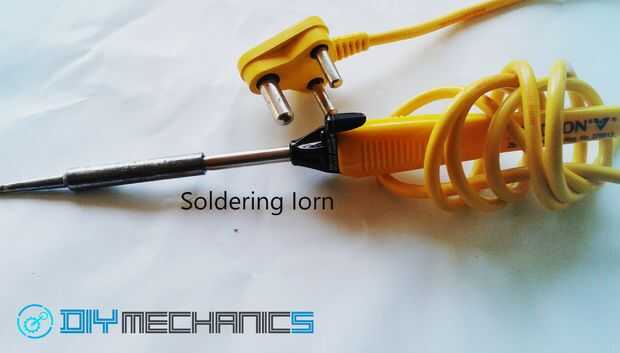

1. soldar iorn.
2. alambre de soldadura.
3. pasta de soldar (opcional, pero recomendado).
4. cable de conexión.

Si tienes alguna duda en partes ver las fotos de arriba para despejar la duda o comentario.
