Paso 11: construcción
Construí el circuito en un protoboard sin soldadura. Sólo cabe en uno de los tableros de 840 puntos.
Para un recinto, usé un recipiente recogido en una tienda de artículos de oficina. Este estilo particular de la caja tiene tapa celebrada por los cierres en cada extremo. Esto hace que abrir la caja de cambios y ajustes muy fáciles.

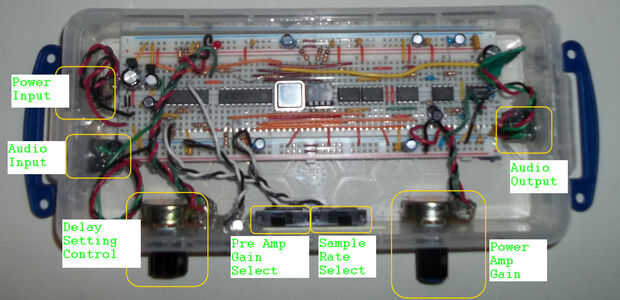

La placa se ajuste bien dentro de la caja, dejando suficiente espacio para montaje de interruptores y potenciómetros. La entrada de conectores de potencia, entrada audio, salida de audio, y que retrasan el fraguado se monta a los lados y extremos de la caja. Los potenciómetros para ajuste de retraso y el volumen del amplificador de salida están montados sobre la parte delantera. Había montado el interruptor de selección de ganancia y los interruptores de selección de tipo de muestra dentro del recinto. La imagen muestra la placa en la caja, con las entradas y salidas etiquetadas.
Los interruptores de ajuste de rango de retardo son parte de un interruptor montado en la protoboard.
