Paso 12: conclusión

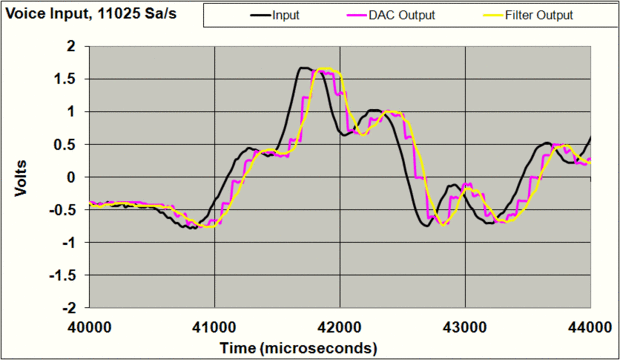

El gráfico aquí (igual que en Step 7) muestra la entrada de señal de salida DAC y salida del filtro de reconstrucción. Para frecuencias de menos de la mitad la frecuencia de muestreo, el circuito se realiza bien en reconstruir la señal original.
Como se mencionó en la introducción, hay muchos usos posibles para este circuito. Si puede pensar en más, o tiene alguna pregunta, por favor comenten.
¡ Disfrute!
