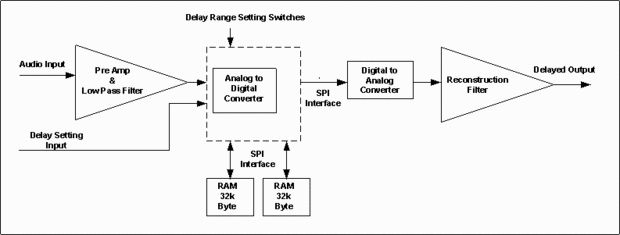

Paso 1: Alto nivel Descripción funcional
En primer lugar, se amplifica la señal de entrada según sea necesario. A continuación, la señal amplificada es muestreada y convertida a un valor digital por un convertidor analógico a digital. El valor de la muestra digital se almacena en un búfer de RAM grande.
La forma de onda retrasada es creado por recuperar mayores muestras de la solución tampón y enviarlos a digital al convertidor de análogo (DAC). La salida de la CAD es filtrada para eliminar frecuencias no deseadas que son parte inherente del proceso de muestreo y reconstrucción de paso bajo.
Este proceso de analógico a digital conversión, almacenamiento, recuperación y conversión digital a analógica se ejecuta en un bucle continuo, controlado por un microprocesador. De esta manera, se produce una réplica retrasada de la señal de entrada a la salida.
Los pasos siguientes proporcionan detalladamente profundidad del funcionamiento de cada circuito secundario. Un PDF con el esquema completo se une aquí, con cada Subcircuito destacó un color diferente. Los siguientes pasos explican qué hace cada circuito secundario.
