Módulo de retardo de audio (8 / 12 paso)

Paso 8: Alimentación

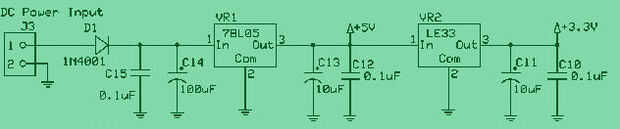

La fuente de alimentación utiliza un regulador de 5V VR1 seguido por un 3, 3V regulador VR2. Un diodo D1, en la entrada al regulador VR1 protege contra el daño que si se invierte la polaridad de la alimentación.

Los condensadores C10, C11, C12, C13, C14 y C15 se utilizan para el filtrado de las entradas y salidas de los dos reguladores.

La alimentación de 5V se utiliza solamente para el oscilador de 20MHz y el amplificador de potencia de salida opcional. Todos los restantes circuitos (microprocesador, RAM, DAC y op amps) se alimentan de 3.3V
