¿Módulo de Sensor de infrarrojo DIY (1 / 8 paso)

Paso 1: Vamos a empezar

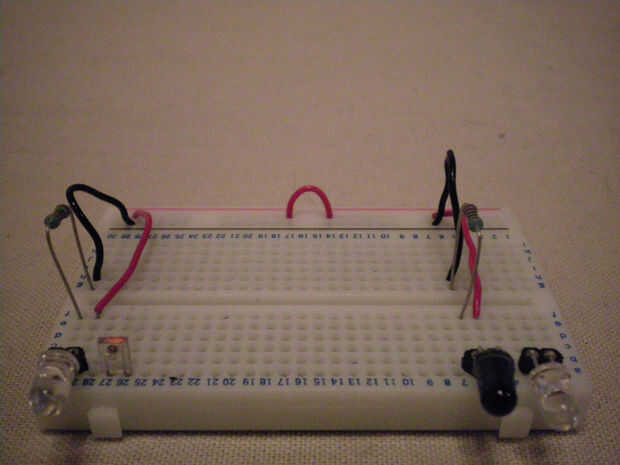

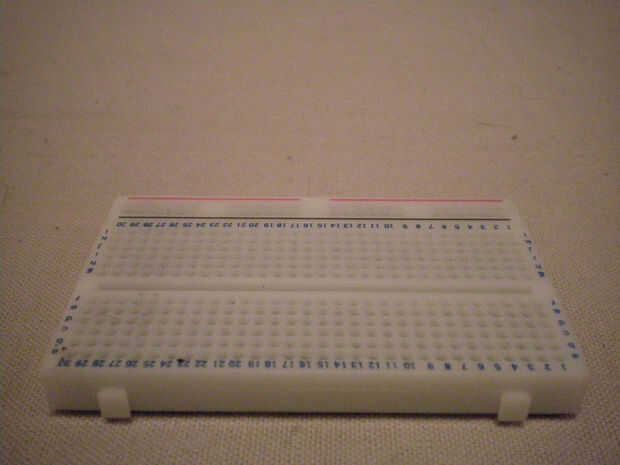

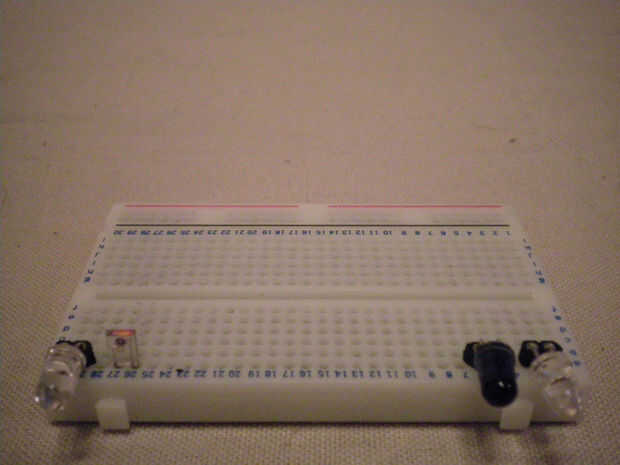

Desea que tome su tablero de pan y su LED infra rojo y transistores de la foto y colocarlas lado a lado (aparte de 1 orificio) en el tablero de pan, repita para el otro par de infra rojo.

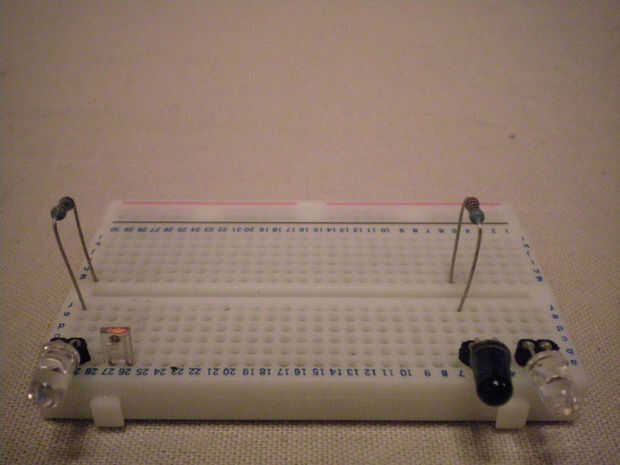

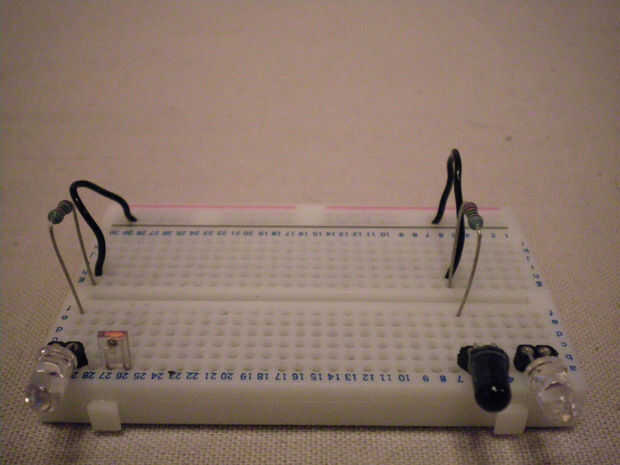

Ahora vamos a Inicio cableado el LED infrarrojo primera colocar una resistencia de 220 ohmios en la misma fila que el cátodo de LED IR luego del alambre a tierra y asegúrese de conectar ambos. A continuación se que necesita cablear tanto de los ánodos de los LED IR al tren de potencia.
