¿Módulo de Sensor de infrarrojo DIY (2 / 8 paso)

Paso 2: Mantener

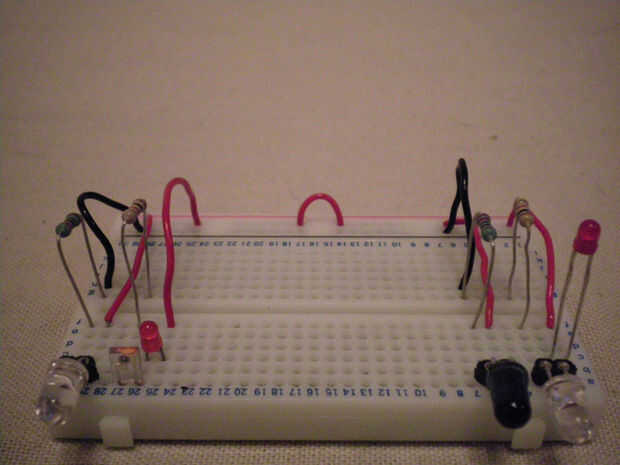

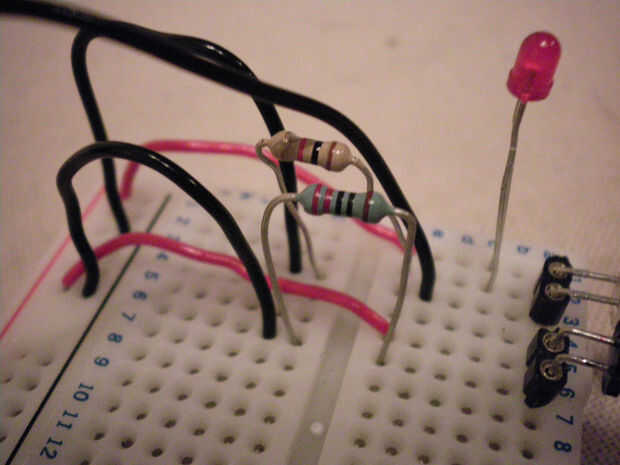

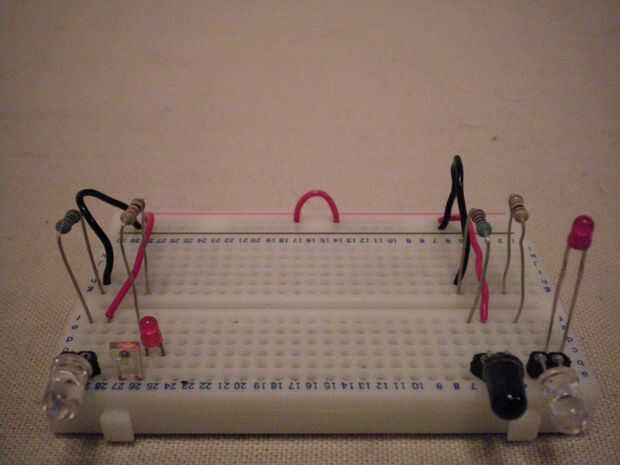

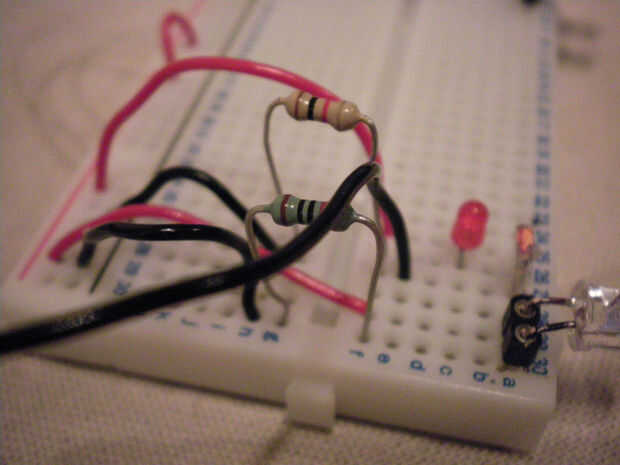

Ahora nos estamos moviendo en los transistores de la foto. Tomar el LED rojo y el cátodo en la fila de ánodo foto transistores, luego colocamos una resistencia de Ohm k 1 dentro del cátodo de transistores de la foto.

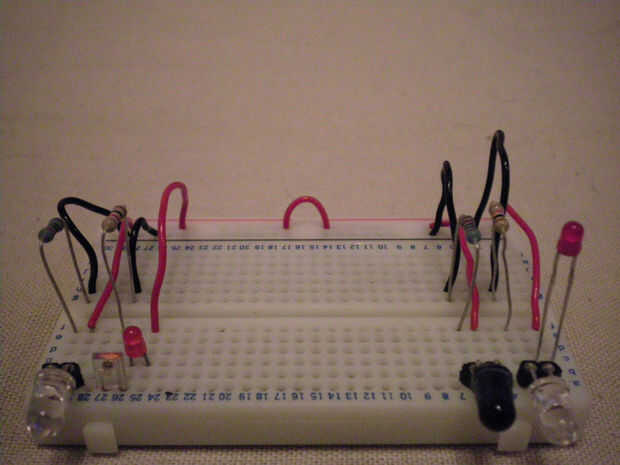

Ahora tomamos un alambre y conectar el ánodo del LED rojo en el riel de alimentación. También necesitamos la foto transistores do que ahora de tierra.

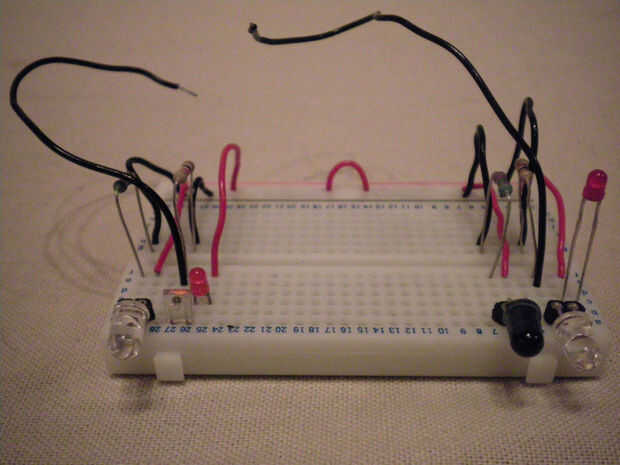

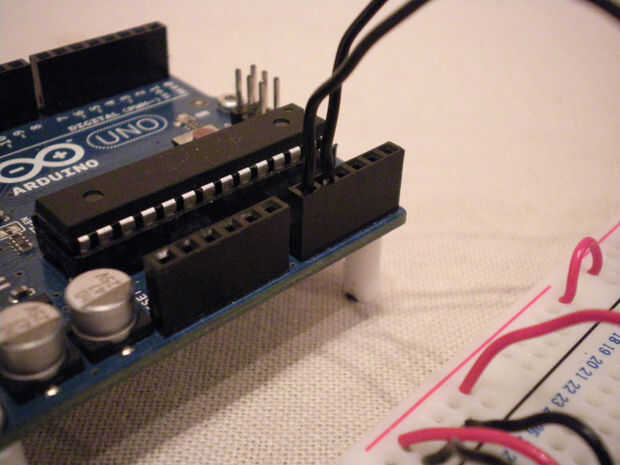

Ahora solo falta conectar los transistores de la foto a las entradas analógicas de cero y uno, para hacer este cable cátodo el transistor de la foto antes de que salga a la 1k resistencia de Ohm, la mayoría de los cables debe ir a analógico cero y el uno a la derecha de izquierda debería ir a analógica uno.
