¿Módulo de Sensor de infrarrojo DIY (6 / 8 paso)

Paso 6: Colocar el componants

Ahora pasamos a las cosas buenas, la tira de tablero de fabricación.

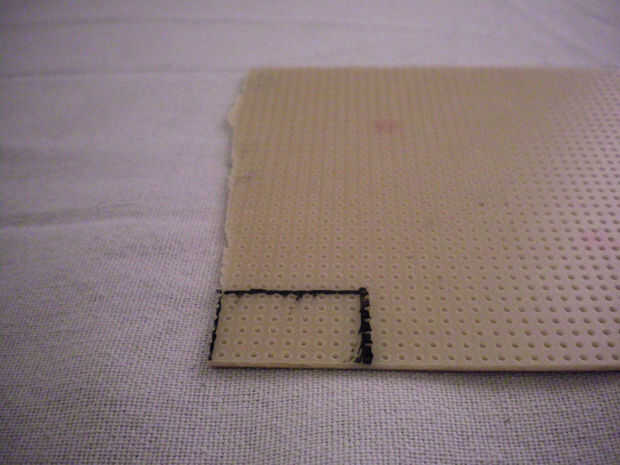

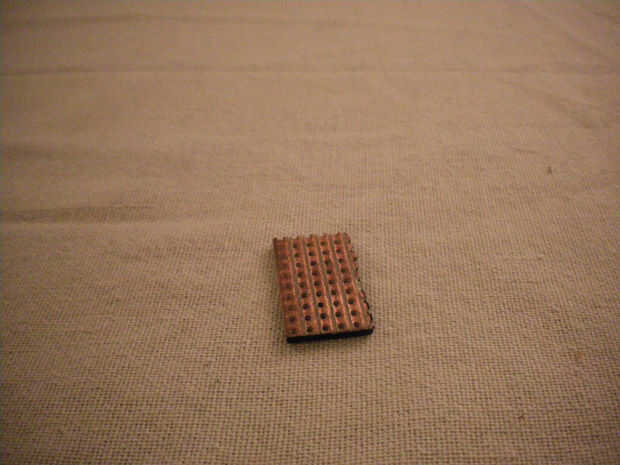

Tomar la Junta Directiva de la tira y marca un área que es aproximadamente cinco por nueve hoyos largos entonces cortar el rectángulo hacia fuera.

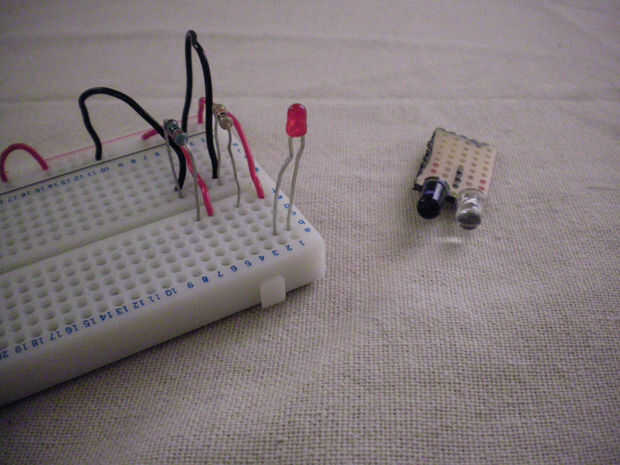

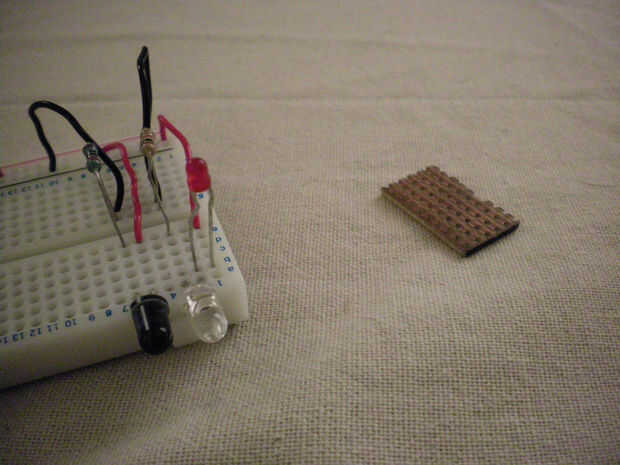

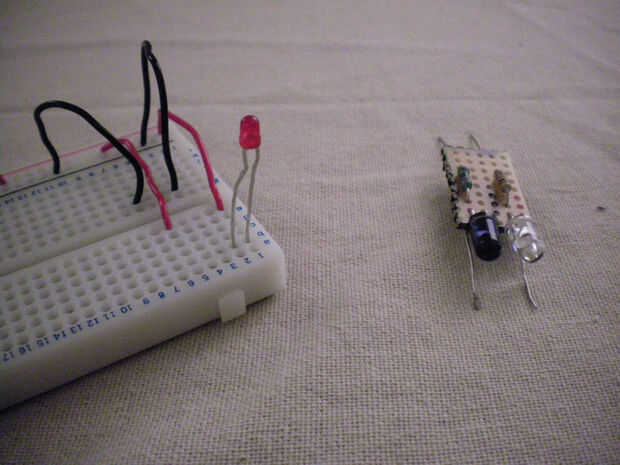

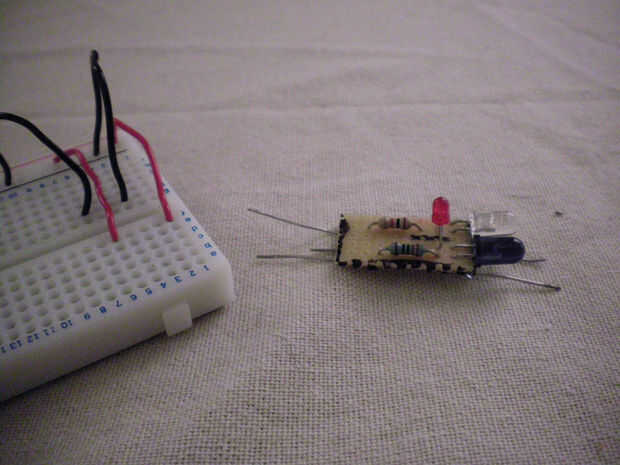

Tome los componentes uno por uno desde tu tablero de pan y recrear el circuito en el tablero de la tira igual que creó el prototipo de tabla de pan, comience con los IR LED y foto transistores.

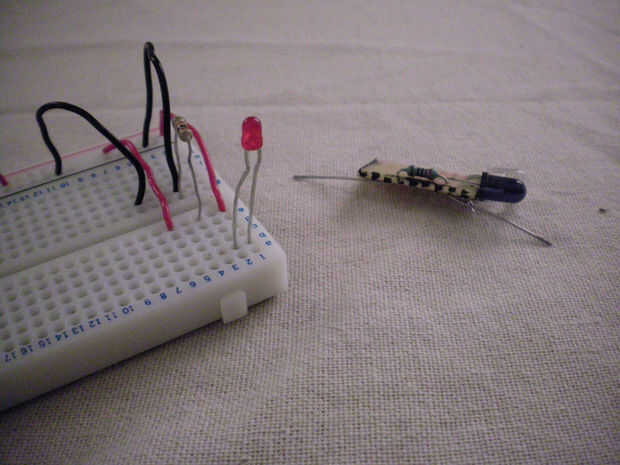

Doble las patas de los componentes ligeramente para evitar que en la Junta de tira.
