Módulo de Sensor de interruptor de tacto ICStation G003A

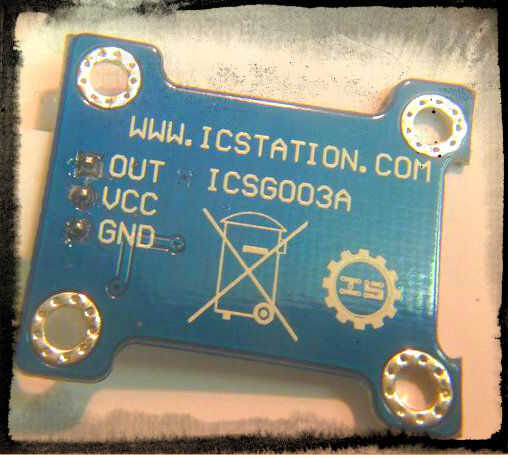

El interruptor de contacto que estoy usando es un ICStation ICSG003A (ítem #3411), que creo que fabrican ellos mismos. La Junta está grabada con el número de modelo así como su dirección web, supongo que es una pista ' eh.

Usted puede encontrar este interruptor en http://www.icstation.com/product_info.php?aid=55&... y actualmente tiene un precio de $2,93.

He encontrado este interruptor para ser muy fácil de usar. Para empezar, es básicamente otro componente plug-and-play que sólo requiere una fuente de energía para ser completamente funcional. Y para mí una verdadera ventaja es que no tenemos que tratar de determinar si el interruptor ha sido tocado o no cuando un proyecto incluye este chico. Eso es porque este conmutador cambia, y sostiene, el estado de su perno de la señal (entre alta/baja) con cada toque. Toque una vez, el perno de la señal se sostiene alto, toque otra vez y el perno de la señal se mantiene baja, toque otra vez y el perno de la señal se mantiene alta, tocarlo otra vez,... bien, usted consigue el punto.

Veo dos ventajas a este interruptor con el perno de la señal en su estado actual;

1. puede ser utilizado independientemente con ninguna placa o programación necesaria, sólo una fuente de energía.

2. Si escribes un bosquejo con este interruptor en el proyecto de la codificación va a ser mucho más fácil. A diferencia de algunos interruptores que cambian momentáneamente el estado del pin de señal cuando se toca, manteniendo el estado alto o bajo como lo hace este interruptor, no debe preocuparse por tratar de averiguar si o cuando el interruptor fue tocado en nuestro código.

La Junta también tiene un conector integrado para los pasadores. Sé que ese conector se ser útil a algunos pero resultar inconveniente para otros. Siempre se puede quitar la carcasa de plástico de los conectores (con cuidado) si está en su camino.

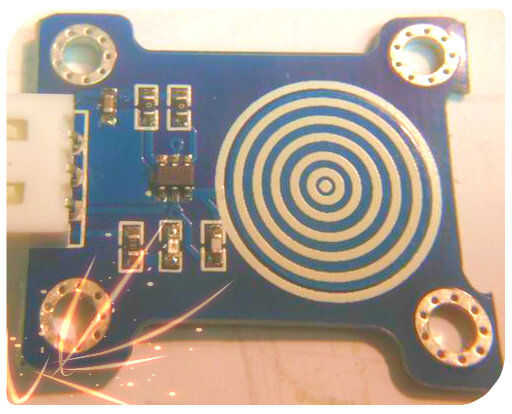

El área del icono de "huella digital" (donde toca el interruptor) es bastante sensible. Lo suficientemente sensible como para poder ocultar el interruptor detrás de algún material ligero o algo. Pude conseguir el interruptor para responder confiablemente con cuatro hojas de papel de impresión sobre él.

Vamos a ir al paso 1. y esta cosa para jugar con...
