Módulo de Sensor de interruptor de tacto ICStation G003A (1 / 2 paso)

Paso 1: Tacto interruptor Demo

Prudencia: el próximo ejemplo consiste en un circuito de 110v. Puede Matar si no sabes lo que haces. Si no sabes exactamente lo que están haciendo con 110v en un proyecto, entonces no. Llano y simple, no legalicen, sin letra pequeña, sin descargos de responsabilidad; Por favor no jueguen con circuitos de 110v sin el conocimiento y la experiencia para hacerlo.

(Se incluyen instrucciones para el uso de un LED en lugar de una bombilla de 110v)

Probablemente debería explicar todos los datos adjuntos anteriores.

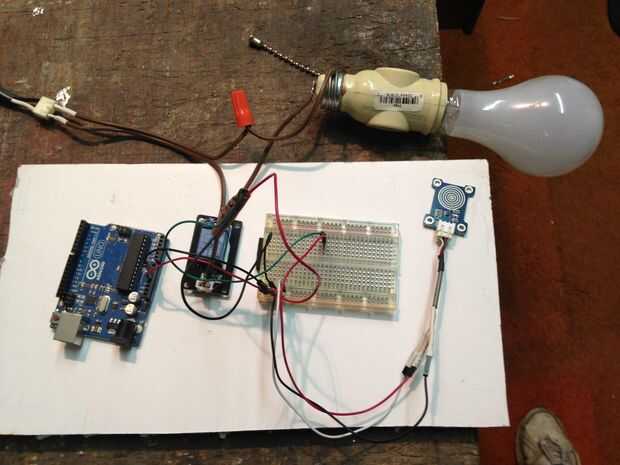

#1. todo está configurado y trabajando para una luz de encender y apagar con el interruptor del tacto, la luz está apagada

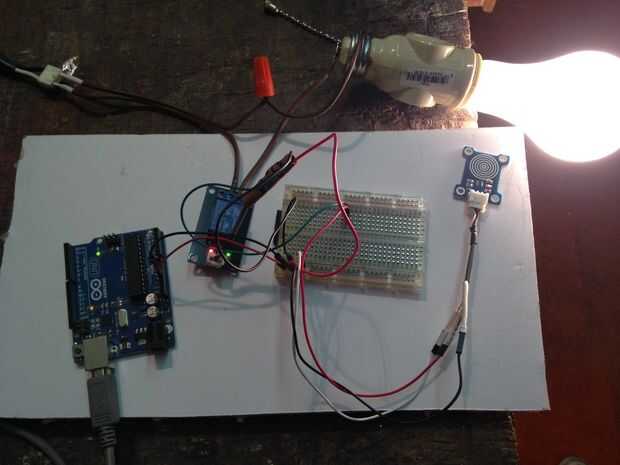

#2. igual que #1, pero la luz está en

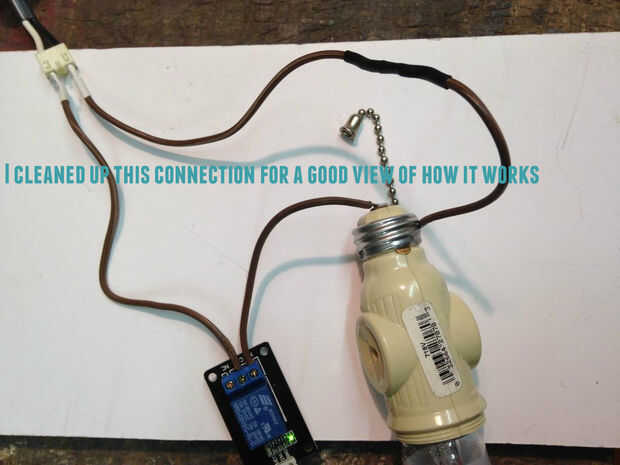

#3. cerca de 110v relé para conexiones de luz

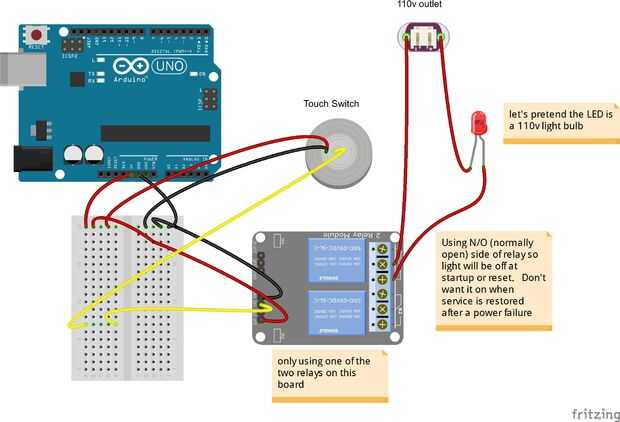

#4. Cómo configurar esto utilizando un relé y 110v bombilla (tuvo que improvisar con algunas partes)

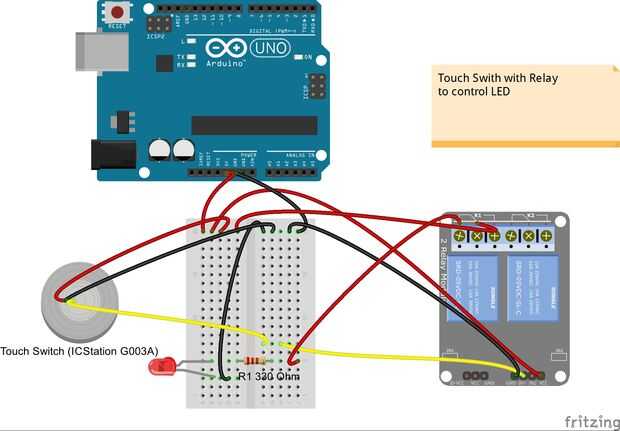

#5. Cómo configurar esto utilizando un relé y un LED

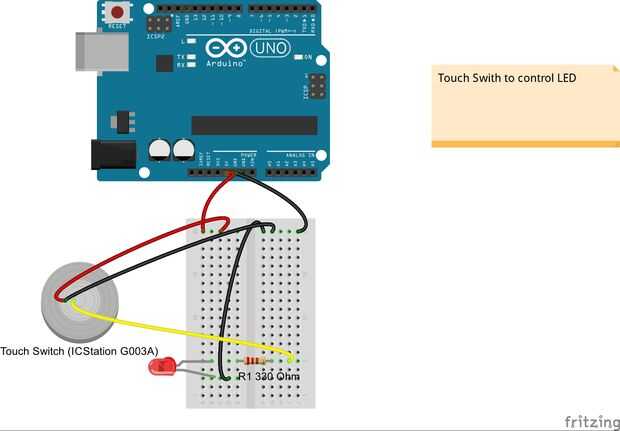

#6. y finalmente, cómo establecer esto para arriba con apenas el tacto interruptor y un LED - no hay relé requiere

Para este proyecto utilicé:

(1) Arduino Uno

(1) relé (clasificado en 125v 10A)

(1) módulo de Sensor de interruptor de toque ICStation G003A

(1) 110v bombilla casquillo y una bombilla

(1) LED - para la configuración opcional

(1) resistencia de Ohm 330 - para la configuración opcional

Nota: Los pasos #1 y #2 son los mismos para todos los escenarios de configuración, si está configurando la versión bombilla - seguir al paso #8. Si usted está usando un LED busque la etiqueta de la sección a continuación que es apropiado (IE: LED y relé o LED solamente - ningún relé requerido.)

Ajuste el interruptor de toque

1. conectar 5v salida de Arduino a VCC en el interruptor de contacto

2. conectar el GND de Arduino a la tierra en el interruptor de contacto

3. Conecte el interruptor táctil "OUT" a "INC" en el relé

Configurar el relé

4. conectar 5v salida de Arduino a la Vcc en el relé

5. conexión GND de Arduino a GND en el relé

Agregar el casquillo bombilla

6. tomar una pierna de 110v directamente a toma de luz (este soldado hacia el metal roscado de la toma)

7. la otra pierna de 110v va a COM en el relé

8. conectarse N/O (normalmente abierto) del relé (contacto de fondo que se separa de la zona lateral anterior) la luz toma

Un LED y un relé en lugar de jugar con 110v, sustituir pasos #6-#8 arriba con;

6. conectarse 5v salida de Arduino COMM en el relé

7. Conecte N/O del relais a una pata de la resistencia

8. Conecte la otra pata del resistor a la pata positiva del LED

9. Conecte la pata negativa del LED a la GND de Arduino

Por último pero no menos importante, nosotros podemos deshacernos de los relé y van directamente a lo LED, reemplace los pasos #3-#9 con;

3. Conecte el interruptor táctil "OUT" a una pata de la resistencia para el LED

4. Conecte la otra pata de la resistencia a la pata positiva del LED

5. Conecte la pata negativa de la resistencia a GND de Arduino

Debe hacerlo. Encienda y use el interruptor de tacto para encender y apagar la luz o LED. Y como siempre, si ves cualquier error u omisión en este Instructable por favor no seas tímido, hágamelo saber.
