Módulo de tripwire de infrarrojo (IR) (2 / 7 paso)

Paso 2: Cómo funciona

Cuando luz IR alcanza el fotodiodo, permite una pequeña cantidad de corriente fluyendo entre la base de Q1 y VCC. Este flujo de corriente es amplificada a través del par de darlington, lo que permite una alta cantidad de corriente al flujo de la salida. La corriente requerida por un microcontrolador para la entrada es mucho, mucho, mucho menor que los transistores son capaces de entregar, por lo que no tiene que preocuparse de quemar sus transistores.

Esto funcionó bien para mí, porque la mayoría de las veces, hay será la exposición a IR luz. Eso es porque habrá luz de leds de IR sobre el detector IR. Una vez que el haz de luz se rompe, la salida del sensor irá alta, desencadenando una acción.

Si usted desea lo contrario, podría sugerir usando transistores PNP en una configuración similar.

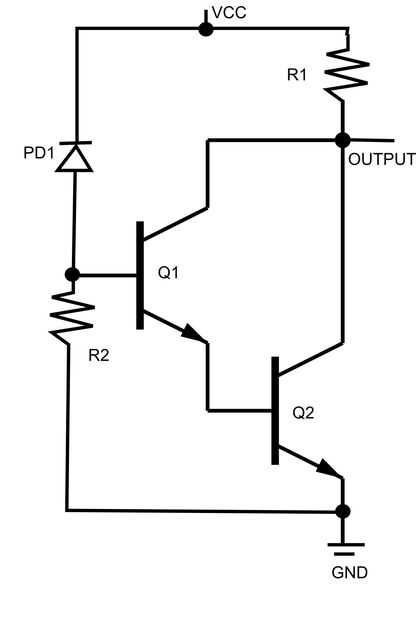

Par de darlington de imagen cortesía de Wikimedia commons, autor Michael9422. Gracias a la autora para la licencia de compartir-igual de CCA!
