Módulo de tripwire de infrarrojo (IR) (3 / 7 paso)

Paso 3: Protoboard el circuito

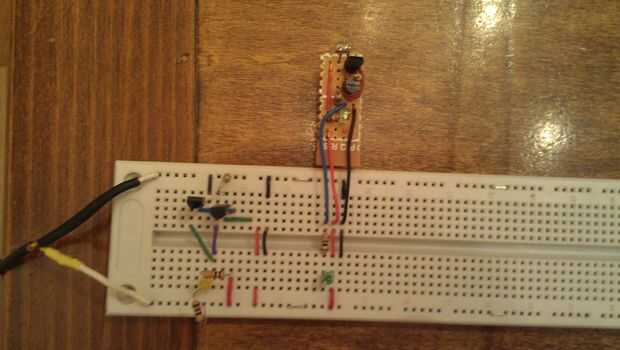

Colocar sus piezas en el tablero.

El circuito es un simple par de darlington con el diodo IR funcionando como entrada, y un LED indicador de atado entre la salida y VCC. Este arreglo me dio el más limpios de encendido/apagado resultados comparados con otros que he probado. Mejor aún sería usar un 555 como un comparador para realmente darle una onda bonita, cuadrada.

Revise las notas de imagen para obtener más información sobre donde están conectados los diodos IR y LED visible.

Vaya, que idea es tan buena, solo podría utilizarlo! Hah!

Para probar el circuito:

Punto cualquier IR remote en el diodo IR y un botón. Debería ver el flash de LED. Si ya está encendido, apagar algunas de sus lámparas de techo (especialmente los bulbos incandescentes). Usted debe ser capaz de ver una pulsación visible en el LED, indicando que está recogiendo lo que te establecen.

Mueva el mando a distancia para comprobar hacia fuera la direccionalidad, la distancia y la sensibilidad de su circuito.
