Paso 3: Diseño de PCB

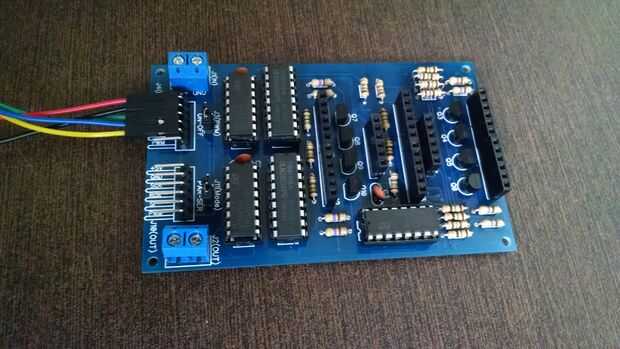

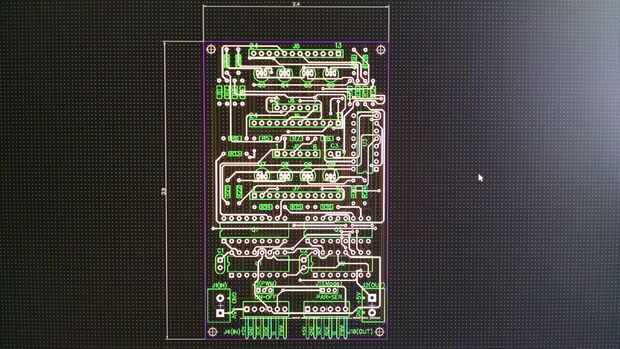

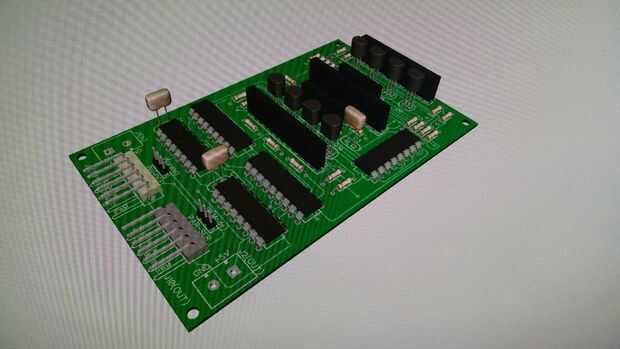

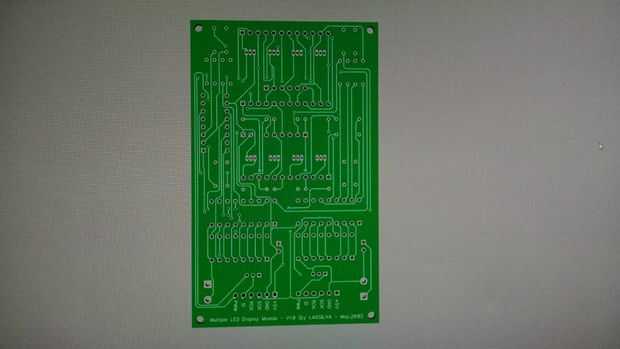

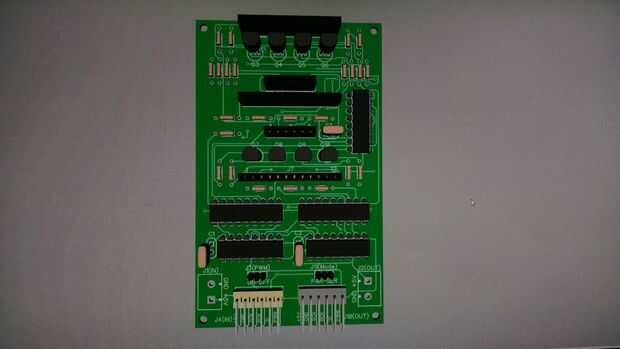

Diseñé este PCB usando un software dedicado a producir una tabla de doble capa y se desarrolló varias versiones diferentes antes de ésta.
Al principio tenía una versión para cada tipo de muestra y después de todo, decidí combinar todo en una sola versión.
Objetivos de diseño:
- Simple y útil para prototipos.
- Fácil instalación y expansión.
- Capaces de utilizar 3 diferentes tipo de muestra.
- Ancho máximo de la matriz de puntos grande del LED.
- Longitud máxima de 100 mm para minimizar los costos de producción de la Junta.
- Aplicar componentes tradicionales en vez de SMD para evitar más dificultades durante el proceso de soldadura manual.
- La Junta debe ser modular para conectarse con otros tableros en cascada.
- Salida serie o paralelo para tableros de otro.
- Varios consejos deben ser controlados por un Arduino sólo.
- Sólo 3 cables de datos para la conexión de Arduino.
- Conexión de alimentación de 5V externo.
- Aumentar la robustez eléctrica aplicando los transistores y los conductores (ULN2803) para controlar los LEDS.
Observación:
Relacionado con este último elemento le recomiendo que lea mi Instructables otros acerca de estos componentes:
Utilizando Shift Register 74HC595 con ULN2803, UDN2981 y BC327
Fabricación de PCB:
Después de terminado el diseño, la envié a un fabricante de PCB en China después de muchas búsquedas con diferentes proveedores locales y en diferentes países.
El principal problema era relacionado con la cantidad de juntas y costos porque necesito solo algunos de ellos.
Finalmente decidí poner un orden regular (no un orden expresa por costes más altos) de sólo 10 tablas con una empresa en China.
Después de sólo 3 días las juntas fueron fabricadas y enviadas a mí cruzando el mundo en más de 4 días.
Los resultados fueron excelentes!

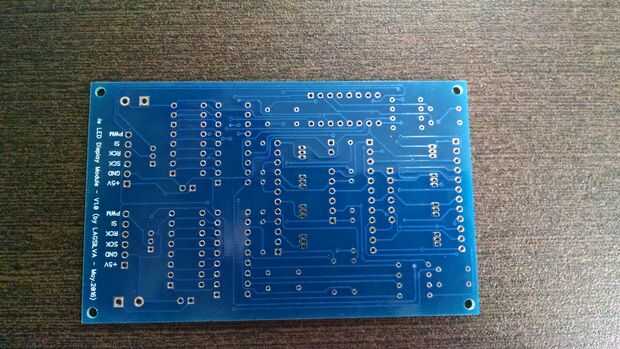

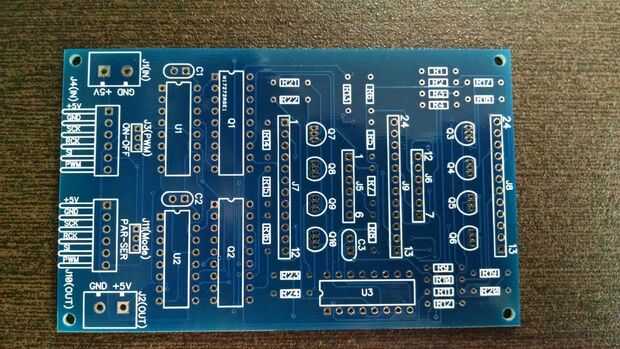

En una semana después de la orden de compra las tablas estaban en mis manos y yo estaba muy impresionado con la alta calidad de ellos y con la velocidad rápida!
