Paso 3: Timbre y alarma

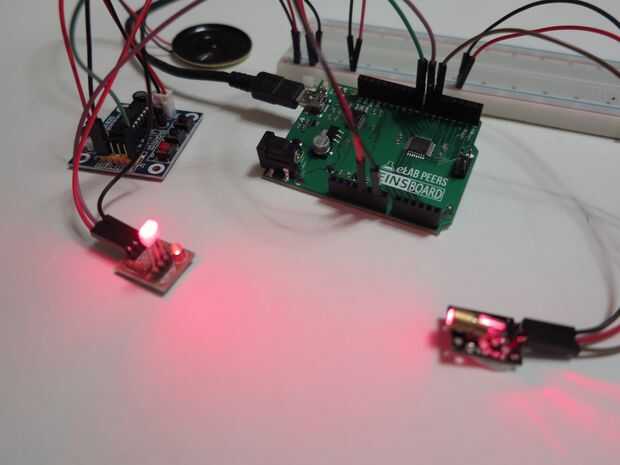

Vamos a combinar dos componentes en un proyecto.
Realice el cableado de los Einsboard como sigue:
VCC en el módulo de grabación de voz > 5V de Einsboard
GND en el módulo de grabación de voz > GND en Einsboard
P-E el módulo de grabación de voz > Digital 8 en Einsboard
+ módulo láser > 5V de Einsboard
-módulo de láser > GND en Einsboard
S Módulo de láser > 6 Digital en Einsboard
VCC en el Detector de láser > 5V de Einsboard
GND en el Detector de láser > GND en Einsboard
EN el Detector de láser > Digital 7 en Einsboard
Y el código es como a continuación:
int Laser = 6;int Detector = 7;int Play = 8;void setup(){ Serial.begin (9600);pinMode(Laser, OUTPUT);pinMode(Detector, INPUT);pinMode(Play, OUTPUT);}void loop(){digitalWrite(Laser, HIGH);boolean val = digitalRead(Detector);Serial.println(val);if (val == 0) {digitalWrite(Play, HIGH);delay(1000);}else {digitalWrite(Play, LOW);}}
