Paso 6: Conexión de la soldadura

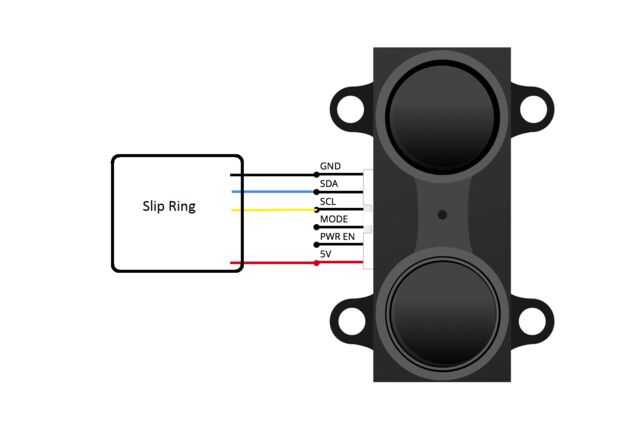

Ahora vamos a tener que suelde la conexión entre el anillo de deslizamiento y lo Lidar. Asegúrese primero de que corta los cables del Lidar y deslizamiento del anillo hasta alrededor de 7 a 10 cm. Se trata de hacer lo más limpio y más fácil caber dentro del módulo. Si no desea que la soldadura se puede utilizar una cinta de puente de hembra a hembra. La conexión de los cables va como sigue:
- 5V rojo
- GND negro
- SDA a verde
- SCL a amarillo

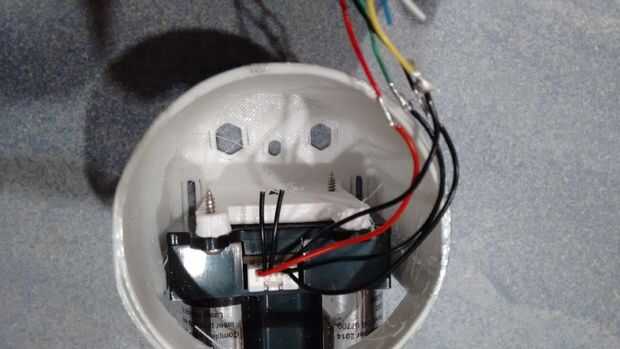

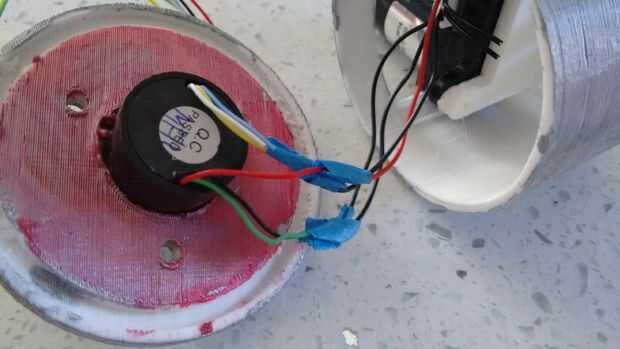

Si los cables fue soldar, usar una cinta azul o eléctrica y cubrir la parte de soldadura para evitar conexiones de tocan y obtener en corto. Una vez hecho esto, poner el módulo de la parte superior del módulo de cuerpo.
