Un típico puente de H tiene dos entradas, dos salidas y dos fuentes de voltaje. Las fuentes de voltaje se llaman la fuente lógica, típicamente cerca de 5 voltios en unos pocos miliamperios y motor de la fuente que puede ser cualquier cantidad de voltaje y amperaje que requiere tu motor. Este particular puente de H necesita una fuente lógica de 5 voltios y una fuente motor de 5 a 30 voltios. La fuente de motor puede controlar hasta 1 amp. Si usted envía una pequeña cantidad de voltaje en la entrada (sea cual sea la tensión de alimentación de la lógica), permitirá voltaje fluya de la fuente motor de puente H a la salida correspondiente. Además, si usted toma la entrada de pin a tierra, la salida baja.

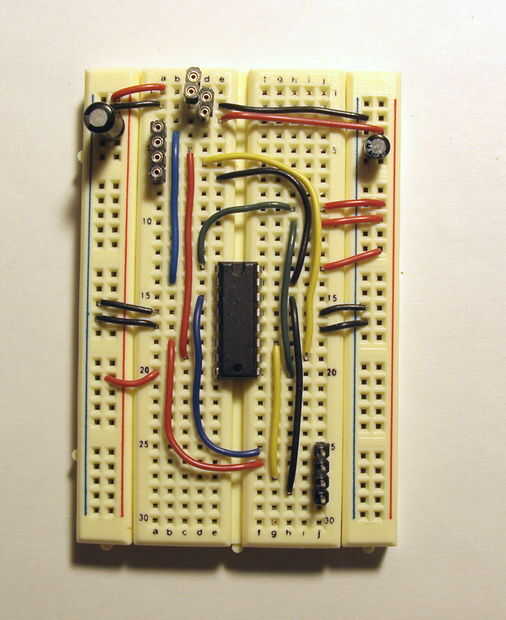

El L293D es un "estándar cuádruple medio-H" que significa que tiene dos puentes de H en él. Funcionalmente es lo mismo que el chip SNXXXX, otro conductor de media H cuádruple.
Motores paso a paso pueden utilizarse para crear proyectos que requieren un control motor fino. Un paso a paso bipolar tiene dos bobinas que tienen que tener su polaridad invertida en una conjunto secuencia en orden para que mueva el motor. Puentes de H son perfectas para esta tarea.
Para controlar las entradas de un puente en H, necesita un microcontrolador. Encontrarás código de ejemplo aquí para el PIC micrcontroller en PicBasic Proy el Arduino [#] y [#] módulos de microcontrolador. Si no te gusta los, puede utilizar cualquier otro microcontrolador que prefieres.
Por favor déjenos saber lo que has hecho!
