Módulo Motor paso a paso (2 / 8 paso)

Paso 2: Haz tu HBridge (o IC) se establecieron en

Especialmente con el protoboard y Perfboard pistas es bueno obtener lo que usted está trabajando alrededor de agradable en colocado así que usted sabe que se lo montan a los pines de derecha!

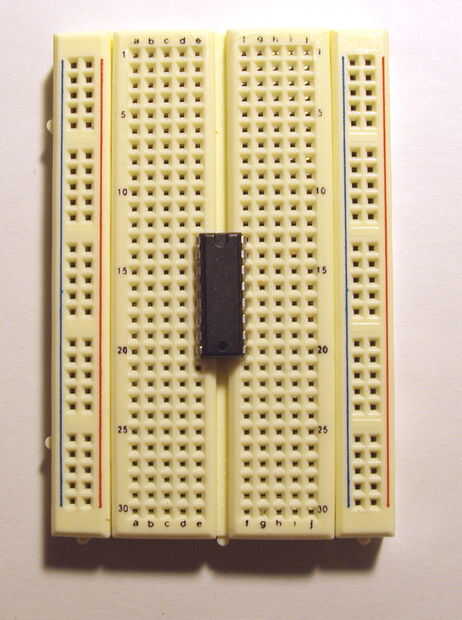

Pista de protoboard:

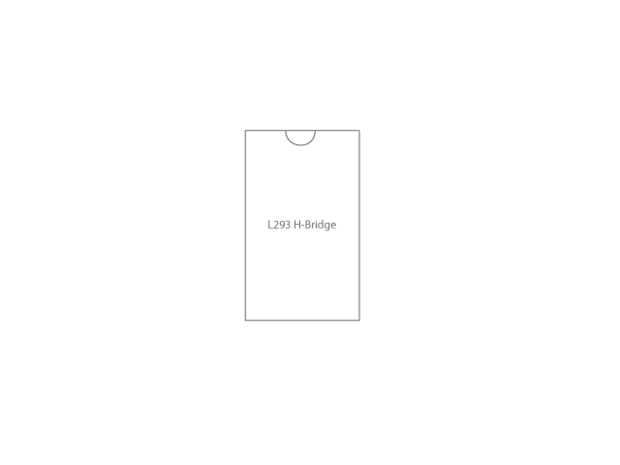

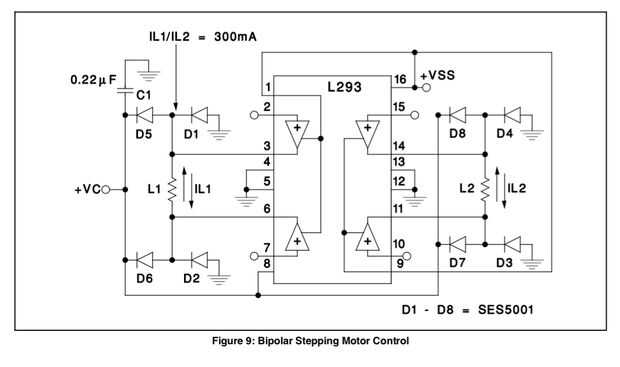

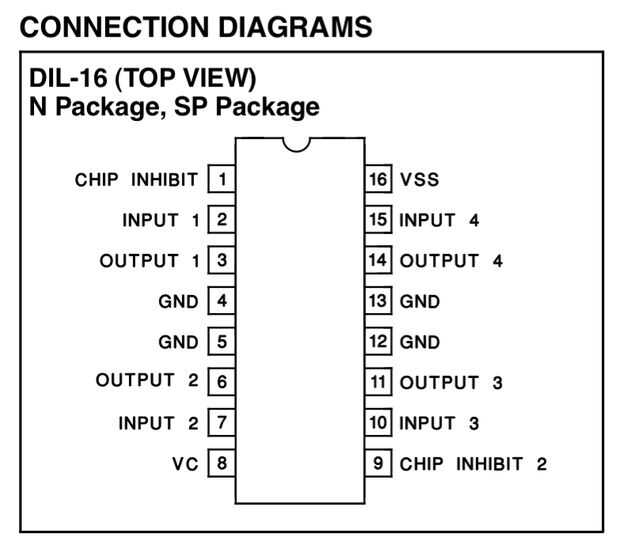

El pin 1 va en e13 para nosotros. Todas las coordenadas dadas se basará en eso. La parte superior del chip es donde el pequeño divit. Sólo por diversión hemos incluido algunas fotos de la hoja de datos (adjunta a este instructable), incluyendo el diagrama de pines. Conveniente también tienen un esquema de aspecto muy oficial para el control de un paso a paso bipolar. Es más o menos lo que estamos construyendo. Vamos a construir nuestro propio esquema derecho junto con este tutorial que puede comenzar a ver la conexión.
