Paso 3: Conseguir el poder conectado

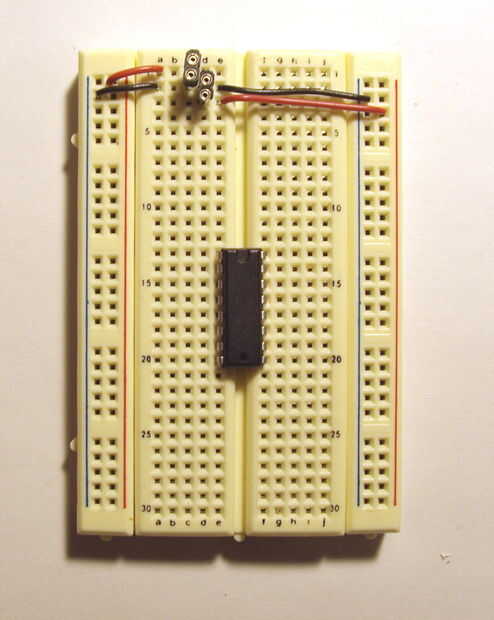

Poner los dos juegos de los encabezados de la mujer en la Junta para que sepas donde son tus entradas de tensión.
La entrada en c1 y c2 van a la izquierda de la Junta es para la fuente de potencia del motor - denominada Vcc2 en la hoja de datos. Esto puede ser en cualquier lugar de 5 a 36 voltios, dependiendo de cuánto voltaje su motor necesita. Cables rojo y negro conectan a1 y a2 con las lineas rojas y azules en el lado izquierdo del tablero, haciendo que el lado de voltaje de suministro de motor de la Junta del lado.
El encabezado en d2 y d3 es para la potencia lógica - denominado Vcc2 en la hoja de datos. Este debe ser de 5 voltios, de la misma fuente de voltaje que tu microcontrolador. Estas entradas definen los niveles de tensión para las señales de la lógica a las entradas del puente H. Si el puente H no tiene una fuente de la lógica y la tierra en común con el microcontrolador, no sabe lo que representan voltajes de encendido y apagado, o 1 y 0.
Asegúrate de que estás clara en las fuentes de tensión en los dos lados de la Junta. Puede destruir un chip o pasar horas un circuito para la solución de problemas si no sabes Cuáles son los voltajes en las líneas de abastecimiento.
