Módulo Motor paso a paso (5 / 8 paso)

Paso 5: Obtener algunos va poder... II

Ahora nos leemos para alimentar el chip en sí mismo.

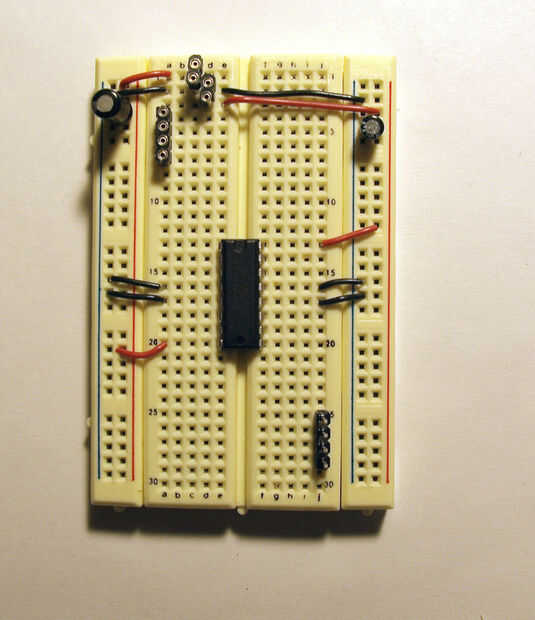

Pista de protoboard:
1. líneas de tierra a a16, a17, j16, j17 (pines 4, 5,13,12: si siempre terminan necesidad de enganchar encima de un disipador de calor para refrescarse de la viruta - estas son las clavijas que hacer en).

2. línea de potencia del motor a a20 (pin 8)

3. línea de alimentación de la lógica a j13 (pin 16) este es el pin que hace dos cosas - dice el chip que los voltios X que va a enviar a la Junta en d3 es lo que "1" y proporciona energía a la viruta sí mismo.
