Módulo transmisor/receptor de RF 315/433 MHz y Arduino (1 / 5 paso)

Paso 1: Especificación de módulo

Este módulo tiene una especificación para:

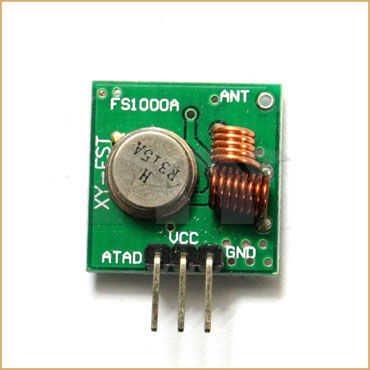

Transmisor:

Voltaje de funcionamiento: 3V - 12V fo máximo. uso de energía 12V
Trabajo actual: max menos que 40mA max y min 9mA
Modo de resonancia: (VI)
Modo de modulación: preguntar
Frecuencia de trabajo: Eva 315MHz o 433MHz
Potencia de transmisión: 25mW (315MHz a 12V)
Error de frecuencia: + 150 kHz (máx.)
Velocidad: menos de 10Kbps

Por lo tanto este módulo transmitirá hasta 90m en área abierta.

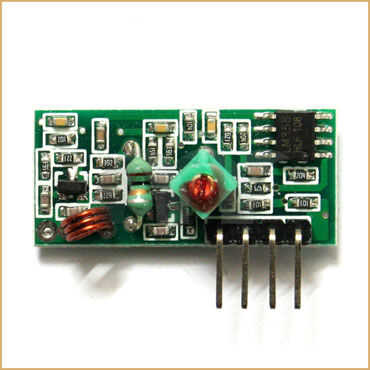

Receptor:

Voltaje de funcionamiento: 5.0VDC + 0.5V
Trabajo actual: ≤5.5mA máximo
Método de trabajo: OOK/ASK
Frecuencia de trabajo: 315MHz-433. 92 MHz
Ancho de banda: 2MHz
Sensibilidad: excel – 100dBm (50Ω)
Velocidad de transmisión: < 9,6 Kbps (a 315MHz y - 95dBm)

el uso de una antena opcional aumentará la eficacia de la comunicación inalámbrica. Un simple cable hará el truco.
