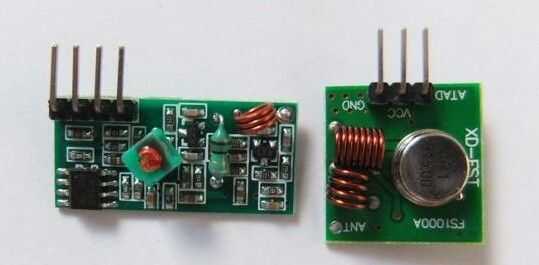

Módulo transmisor/receptor de RF 315/433 MHz y Arduino (3 / 5 paso)

Paso 3: Arduino alambre Virtual Library

Afortunadamente, hay una biblioteca popular para arduino llamado "" VirtualWire "" creado por Mike McCauley

VirtualWire es una librería de Arduino que proporciona características para enviar mensajes cortos, sin abordar, retransmiten o de reconocimiento, un poco como UDP sobre wireless, usando ASK (amplitud shift keying). Soporta un número de receptores y transmisores de radio de bajo costo.

Esta biblioteca le permiten enviar y recibir datos "byte" y la cadena fácilmente,

Primero descargar la biblioteca desde aquí.

después de extraer la carpeta y pasar a "Bibliotecas" en la carpeta de arduino

Este es un código simple, se envía el carácter '1' y después de 2 segundos envía carácter '0' y así sucesivamente.

Este código para:

simple Tx en pin D12
Escrito por: Mohannad Rawashdeh
15:00, 13/06/2013
http://www.genotronex.com/
//..................................
#include < VirtualWire.h >
char * regulador;
void setup() {}
pinMode(13,OUTPUT);
vw_set_ptt_inverted(true); //
vw_set_tx_pin(12);
vw_setup(4000); / / velocidad de datos transferencia Kbps
}

void loop() {}
controlador = "1";
vw_send ((uint8_t *) control, strlen(controller));
vw_wait_tx(); Espere hasta que desaparezca todo el mensaje
digitalWrite(13,1);
Delay(2000);
controlador = "0";
vw_send ((uint8_t *) control, strlen(controller));
vw_wait_tx(); Espere hasta que desaparezca todo el mensaje
digitalWrite(13,0);
Delay(2000);

}

y este es el código para el receptor:

D13 LED en que la placa arduino debe activarse cuando recibieron el carácter '1' y dado vuelta apagado cuando carácter '0'

simple Tx en pin D12
Escrito por: Mohannad Rawashdeh
15:00, 13/06/2013
http://www.genotronex.com/
//..................................


#include < VirtualWire.h >
void setup()
{
vw_set_ptt_inverted(true); Necesaria para DR3100
vw_set_rx_pin(12);
vw_setup(4000);  Bits por seg.
pinMode (13, salida);

vw_rx_start();       Iniciar el funcionamiento de receptor PLL
}
void loop()
{
uint8_t buf [VW_MAX_MESSAGE_LEN];
uint8_t buflen = VW_MAX_MESSAGE_LEN;

Si (vw_get_message (buf & buflen)) / / sin bloqueo
{
{if(BUF[0]=='1')}

digitalWrite(13,1);
}
{if(BUF[0]=='0')}
digitalWrite(13,0);
}

}
}
