Módulos Arduino - Sensor de llama (1 / 4 paso)

Paso 1: Conociendo su Sensor de llama:

Uso:
Estos tipos de sensores se utiliza para detección de fuego de corto alcance y pueden utilizarse para supervisar proyectos o como una medida de seguridad hacer dispositivos de apagado / encendido.

Gama de:

He encontrado que esta unidad suele ser precisa hasta 3 pies.

Cómo funciona:

Sensor de la llama es muy sensible a la longitud de onda IR a 760 nm ~ luz de 1100 nm.

Salida analógica (A0): señal de voltaje de salida en tiempo real sobre la resistencia térmica.

Salida digital (D0): cuando la temperatura alcanza un cierto umbral, la salida de alta y baja señal umbral regulable mediante potenciómetro.

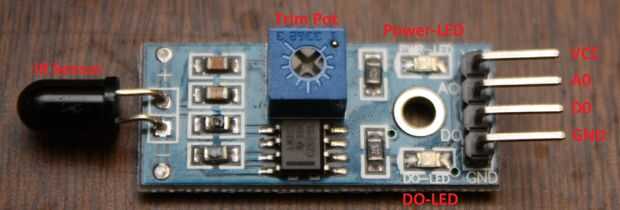

Pernos:

VCC... Positiva del voltaje de entrada: 5v para 3.3v analógica para Digital.

A0.......... Salida analógica

D0......... Salida digital

TIERRA.... Tierra

Dimensiones:

1.18 en x 0,59 en x en 0,20 (3,0 x 1,5 cm x 0,5 cm)

Peso:

0,28 onzas (8)
