Módulos Arduino - Sensor de lluvia (1 / 4 paso)

Paso 1: Conociendo su Sensor de lluvia:

Uso:
Sensores de lluvia son utilizados en la detección de agua más allá de lo que puede detectar un sensor de humedad.

Cómo funciona:

El sensor de lluvia detecta agua que completa los circuitos en lleva impresas sus tableros de la sensor. El tablero del sensor actúa como una resistencia variable que cambia de 100 k ohmios a 2M ohmios cuando está seca cuando está mojados. En definitiva, el más húmedo la junta la más corriente que se llevará a cabo.

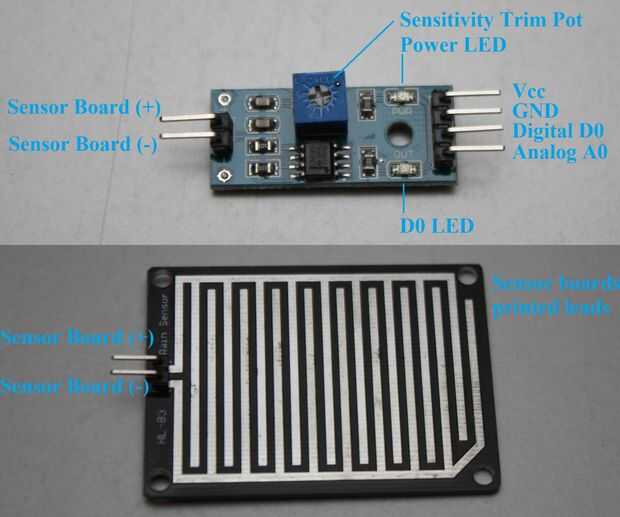

Pernos:

A0.......... Salida analógica

D0......... Salida digital

TIERRA.... Tierra

VCC... Voltaje positivo (entrada: 5v para 3.3v analógicas digitales.)

Pasadores lazo:

+ .......... Conexión de tablero de sensor A

- .......... Conexión de tablero de sensor B

Dimensiones:

2.17 en x 1,57 en x 0,31 en (5,5 cm x 4.0 cm x 0.8 cm)

Peso:

0,28 onzas (8)
