MÓDULOS de controlador de tubo de NIXIE - parte I (8 / 8 paso)

Paso 8: Opciones de montaje

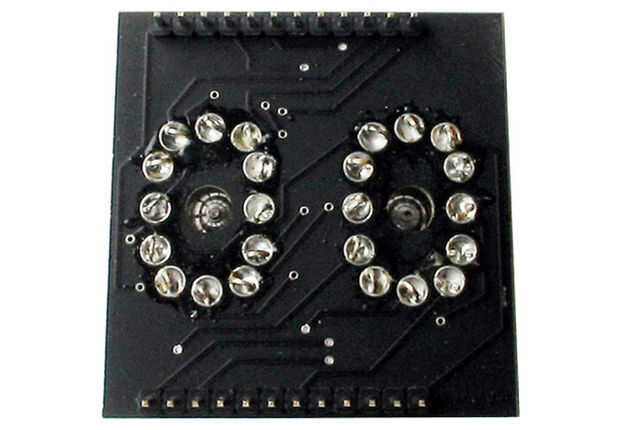

Si prefiere utilizar tubo hembra pernos en lugar de casquillos de tubo nixie fenólicos, molino-Max hace un receptáculo de clavija tubo compatible con la Junta del tubo de nixie . Ver número de parte de Digi-key ED5024-ND. Si usted decide usar estos pines, sin embargo, deberás aumentar el espaciado vertical entre el tablero de conductor del nixie y la Junta de tubo de nixie con pernos de jefe taller. Para múltiples pares de dígitos, nota el uso de un externo simple fuente de alimentación del tubo de nixie puede APO tup a ocho pares de tubos de nixie IN-12A.

Eso es para los tubos ellos mismos. Voy a publicar el tablero de conductor del siguiente por lo que se puede ver como serie de datos y poder puede enroscarse a través de las tarjetas. Es una gran solución y permite todas las variaciones posibles con el código del microcontrolador externo. Más sobre esto muy pronto...
