Paso 12: Conectar la energía de alto voltaje a los módulos de controlador de tubo Nixie

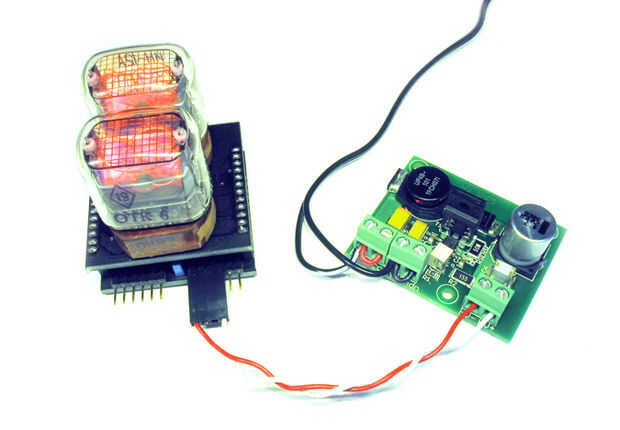

Si va a conectar esta fuente de alimentación de tubo de nixie de alto voltaje a un módulo de controlador de tubo de nixie, aquí es una prueba sencilla. Consulte las marcas al lado de los terminales verdes de la placa de circuito impreso.
Para principal PWR voltajes de entrada a la fuente de alimentación del tubo de nixie inferior a 15 v DC, se conectan los bornes PWR y Vcc .
Para principal PWR voltajes de entrada a la fuente de alimentación del tubo de nixie que son superiores a 15 voltios DC, necesitará introducir un regulador (7812) para proporcionar 12 voltios de CC al terminal de Vcc .
Si utiliza un adaptador de CA de 12 voltios, por ejemplo, los PWR terminal y terminal de Vcc deben conectarse con un cable puente corto. Para la operación normal, también conectar Shdn terminal a tierra con un cable puente. Esto permitirá a la fuente de alimentación del tubo de nixie producir una salida cuando se suministra energía de entrada.
