MÓDULOS de controlador de tubo de NIXIE parte III - fuente de alimentación de alto voltaje (13 / 14 paso)

Paso 13: Pines de entrada de energía


Las etiquetas HV + y HV - de la fuente de alimentación del tubo de nixie corresponden con HV y gnd en el módulo de controlador de tubo nixie.

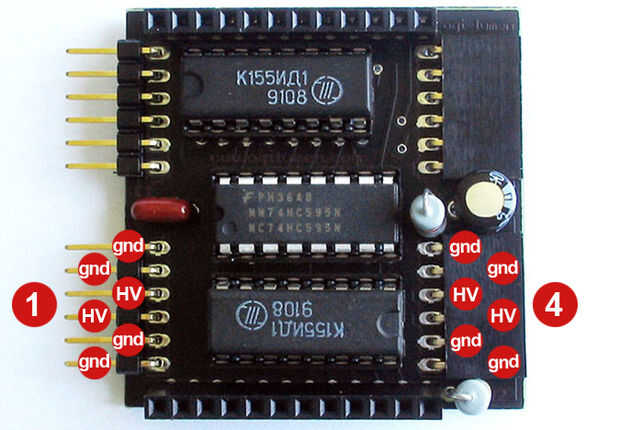

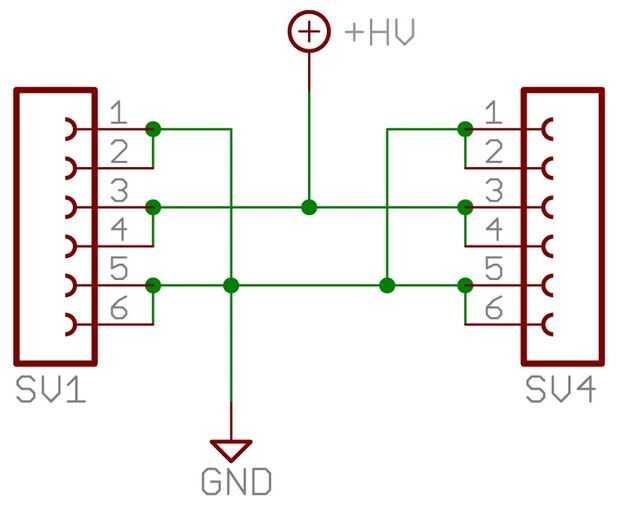

El cable de Alto voltaje se conecta al pin 1 de SV1 (gnd), y el cable de alto voltaje se conecta al pin 4 de SV1. Para SV1 y SV4, pines 1, 2, 5 y 6 están conectados a tierra.

Sólo los pines 3 y 4 de SV1 y SV2 llevan el alto voltaje requerido por los tubos de nixie.
