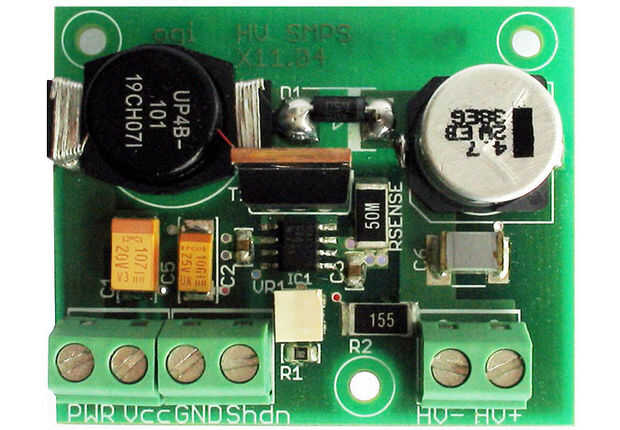

Paso 1: sobre el circuito
Una fuente de 12 voltios en un amperio fácilmente conducirá este suministro de tubo de nixie. Hay suficiente energía producida por esta fuente conmutada al disco por lo menos ocho de los módulos de controlador de tubo de nixie (he tenido 12 de los módulos de controlador de tubo nixie corriendo al lado de una de estas tarjetas, que es 24 tubos de nixie IN-12A)!.
Una fuente de alimentación del tubo de nixie típico ofrece 170 a 250 Vcc 10 a 50 mA. Una fuente de alimentación conmutada es deseable porque es pequeño y muy eficiente. Usted puede caber dentro de tu reloj y no calienta para arriba. El esquema para el proyecto se toma directamente de la hoja de datos de MAX1771, sin embargo, debido al salto grande del voltaje de entrada hasta la salida, diseño y bajo ESR tipo componentes críticos.
