MÓDULOS de controlador de tubo de NIXIE parte III - fuente de alimentación de alto voltaje (2 / 14 paso)

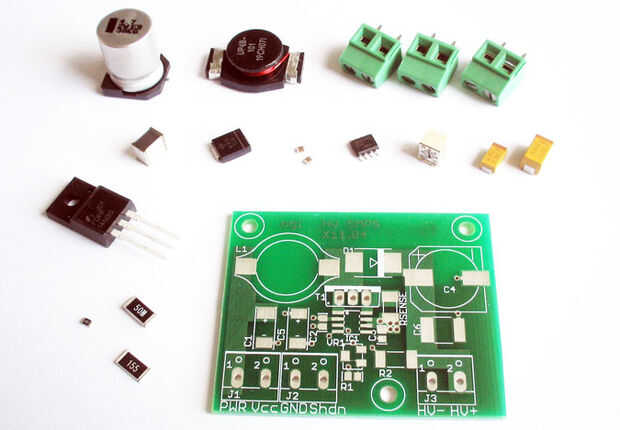

Paso 2: Lista de piezas


Los siguientes son números de parte de Digi-Key para todos los componentes:

495-1563-1-ND
TAPA TANT 100UF 20V 10% LOESR SMD
C1

490-1726-1-ND
CAP CER .1UF 25V Y5V 0805
C2, C3

PCE3448CT-ND
TAPA DE 4.7UF 450V ELEGIR EB SMD
C4

495-1565-1-ND
TANTE DE CAP 10UF 25V 10% LOESR SMD
C5

PCF1412CT-ND
PELÍCULA DE LA PLUMA DE .1UF 250V 2420 DEL CASQUILLO 5%
C6

277-1236-ND
CONN TÉRMINO BLOQUE 2POS 5MM PCB
J1, J2, J3

513-1093-1-ND
PODER MÁS INDUCTOR 100UH 2A SMD
L1

311-10.0KCCT-ND
RES 10,0 K OHMIOS 1/8W 1% 0805 SMD
R1

PT1.5MXCT-ND
RES M 1,5 OHMIOS 1W 5% 2512 SMD
R2

P50MCT-ND
RESISTENCIA DE 1W DE.050 OHM 1% 2512
Rsense

3314S-3-502ECT-ND
AJUSTE DEL POTENCIOMETRO 5K OHM 4MM CUADRADOS CERM SMD
VR1

MAX1771CSA +-ND
CTRLR DE IC DC/DC ELEVADOR ÉL 8-SOIC
IC1

FDPF14N30-ND
MOSFET N-CHAN 300V 14A TO-220F
T1

MURS340-E3/57TGICT-ND
DIODOS ULTRA FAST 3A 400V SMC
D1
