MÓDULOS de controlador de tubo NIXIE - parte II (1 / 11 paso)

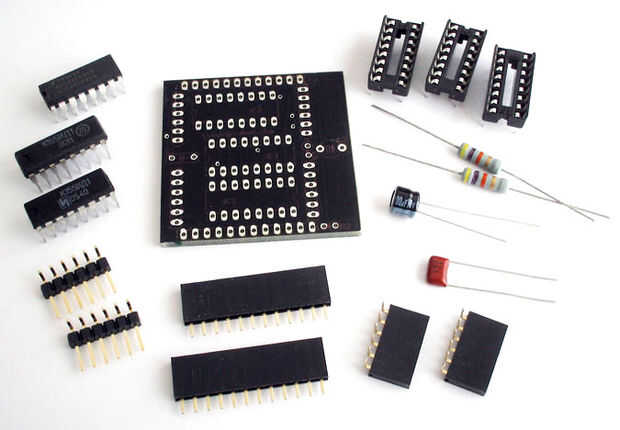

Paso 1: Lista de piezas

1 - placa de circuito impreso nixie conductor
2 - K155ID1 (74141) 16-pin IC
1 - 74HC595 16-pin IC
3 - zócalo del IC 16-pin
2 - rectas 12 mujer pines (1 x 12)
2 - ángulo recto 6 Masculino pines (1 x 6)
2 - ángulo recto 6 Femenino pines (1 x 6)
resistencia de 1 watt 2-47k
1 - condensador electrolítico de 100 uF
1 - 0.1 uF capacitor de película metálica

Vea el paso
