MÓDULOS de controlador de tubo NIXIE - parte II (5 / 11 paso)

Paso 5: Inserción de los encabezados de hembra de 12 pines

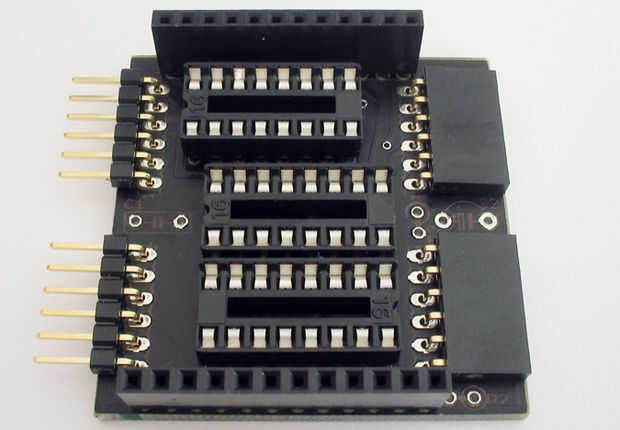

Las dos cabeceras mujer recto de 12 pines pueden añadirse a continuación. Puede utilizar el peso de la Junta para mantener estos en su lugar mientras se suelda. Del mismo modo, es una buena idea comenzar con pasadores de extremo, y Compruebe la posición final, antes de soldar el resto de los pernos.
