MÓDULOS de controlador de tubo NIXIE - parte II (6 / 11 paso)

Paso 6: Colocar los condensadores de desacoplamiento

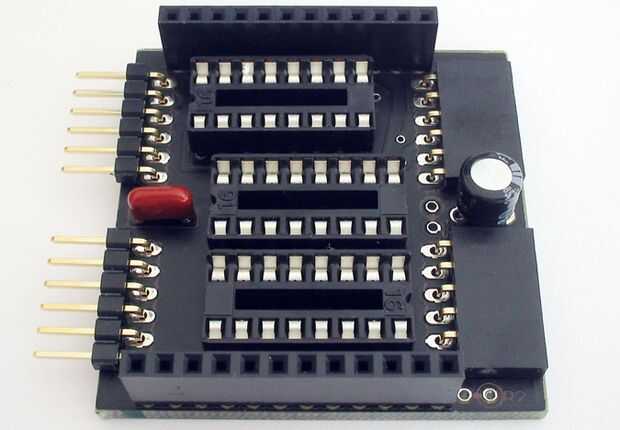

Hay dos capacitores de desacoplamiento en cada tablero de conductor del nixie. Busque C1 en el tablero y colocar el condensador de película metálica no polar (por debajo del rojo en la imagen). Soldar en su lugar y recortar las puntas.

C2 está en el extremo opuesto de la Junta y tienen una polaridad. Es el lado negativo del C2 hacia el borde exterior de la Junta; el cable de negativo de este condensador está marcado con una banda blanca. Insertar C2 como se muestra, soldar en su lugar y recortar las puntas.
