Paso 1: nyanCAD! ¡ Yay! * danza *
Imágenes están marcadas con [] abajo.

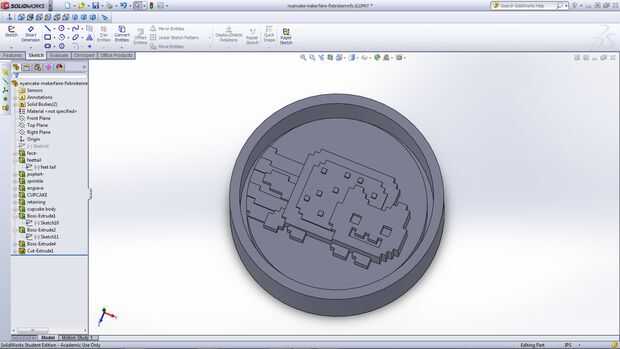

El primer paso es CAD lo que usted quiere hacer un molde de. CAD una versión positiva de su imagen, a continuación, agregue un "shell" alrededor de él para que puede echar silicona en la forma. [1] la cáscara no tiene que ser circular, hizo así porque originalmente quería un cupcake.
Hay tres consideraciones principales al diseñar el molde.
Si se muele hacia fuera su molde:
1) Qué tamaño de broca decide utilizar límites qué tamaño le ofrece puede tener (pero para la torta, características pequeñas no se muestran bien en fin)
2) la longitud de la broca utilizan limitar cuántos niveles / profundo se puede ir
También,
3) el tamaño de los impactos del molde cuánto de ese caro silicona alimentario va a utilizar
=====
Lo que hice:

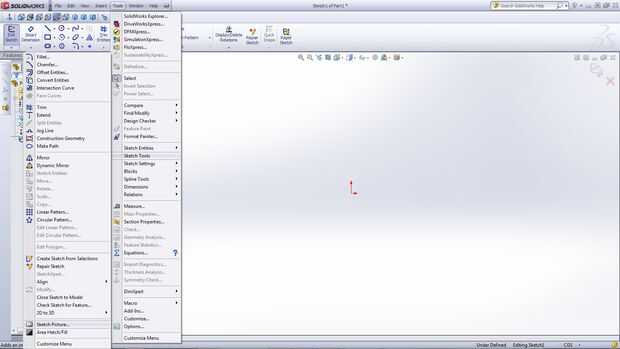

Puedes ver cómo comencé un boceto y luego utiliza herramientas > herramientas de bosquejo > sketch foto... para insertar una imagen de nyancat de referencia en mi archivo de solidworks. [2] [3]
Nyancat es pixelado, yo también jugaba con la configuración de red para obtener una cuadrícula que coincidió aproximadamente con la imagen (como escala a la imagen para conseguirlo para emparejar). [4] específicamente, yo sabía que quería utilizar un 1/8 '' de bits para obtener los detalles de archivo sin tener que gastar para siempre (con una broca de 1/16), por lo que los sprinkles son un poco más grandes que el. He utilizado un tamaño de la cuadrícula de 0,14 '', y el molde es de 6'' de diámetro. Esto es enorme! Come casi el completo 20 dólares de material de fabricación del molde de silicona que obtuve en amazon. Más sobre esto en el paso 3.
Yo realmente no había considerado la profundidad del molde, y tuve suerte en eso el pedacito de taladro que utilicé era sólo lo suficientemente profundo como para cortar las ranuras.

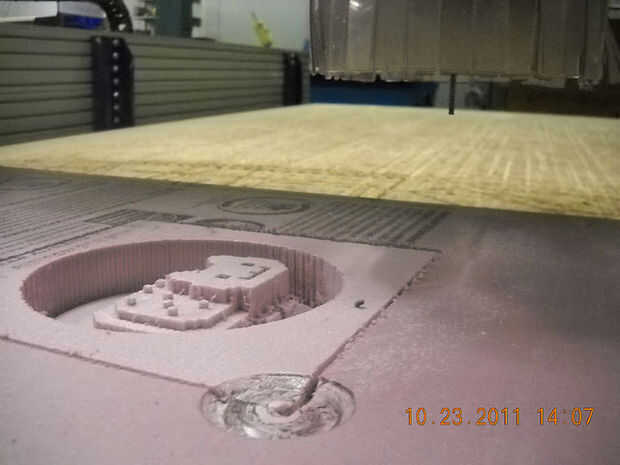

La broca definitivamente no era lo suficiente para cortar el molde, yo miraba hacia fuera para esto y parado igual que comenzó a enterrar a sí mismo en la espuma. [5]

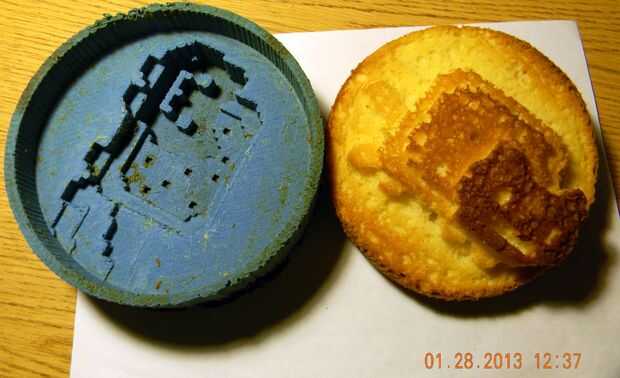

Note si usted está planeando en hacer pasteles, detalles más finos no se verán. por ejemplo, los sprinkles en este modelo de CAD definitivamente no se muestran en pastel. En realidad, tienden a demuestran para arriba como chispitas de revés. [6] demuestra para arriba todo bien en los moldes de gelatina y el postre aunque.
Para el fresado, no quería perder el tiempo con el molino de recortar una forma circular, para que en el último cuadro [7] se puede ver que he hecho la cáscara extra grande para que no se intenta que la superficie del molino, y luego cuando estaba usando software de CAM del molino, seleccionado un rectángulo alrededor de la forma para cortar el molde.
Por último, he unido mis archivos CAD aquí:
1) el sldprt (solidworks 2013 *) archivo y
¿2) el archivo exportado de la STL que programas de CAM para el molino o 3d impresora puede leer en generar movimientos de z, y, x (o polar? Conozco a gente con homebrew impresoras 3d del robot brazo y delta robot...) para los motores para moverse al final/extrusión de corte.
* ugh, odio realmente cómo no son compatibles, por ejemplo, se puede abrirlo en solidworks 2012 incluso. Yo soy va a graduarse y no ser capaz de usar cualquiera de estos archivos-__-;
