Molesto el Beeper (2 / 4 paso)

Paso 2: creación de prototipos

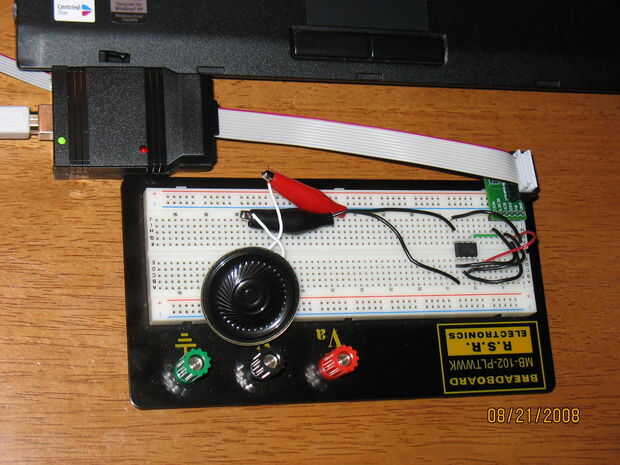

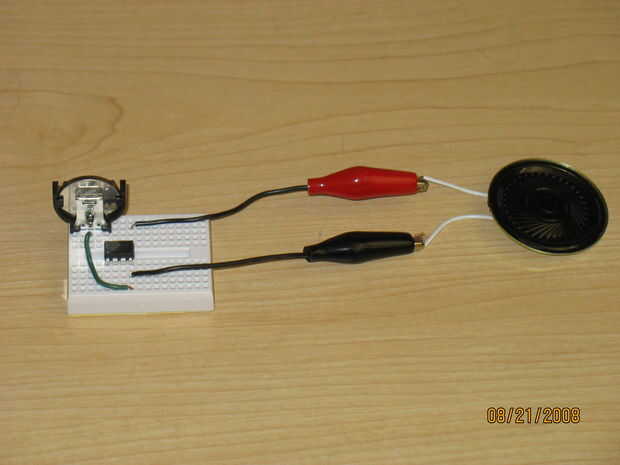

La forma más sencilla de probar tu circuito es utilizar una placa de prototipos. También puede programar el microcontrolador en la protoboard. Una vez que estaba trabajando, lo pongo en un protoboard pequeño para que pudiera llevarlo y probarlo.

Conecte el altavoz al ATtiny13: pines 4 y 5
Conecte la batería al ATtiny13: Pin 8 (+) y Pin 4 (-)
Pin 4 tiene tan el terminal negativo de la batería y un cable (no importa cuál). Pin 5 se conecta al cable del altavoz, y pin 8 conecta con el lado positivo de la batería.

Me doy cuenta que el pin de reset (pin1) debe ser tirado alto, pero funciona sin hacer eso, y este proyecto intenta no ser formalmente correcto.

Tenga en cuenta que si quieres mejor calidad de sonido, usted podría poner un filtro de paso bajo de resistencia-condensador sobre el pin de salida en línea con el altavoz. Pero para este proyecto, queremos un molesto sonido de todos modos.

El prototipo me hizo darme cuenta que el sonido no era muy fuerte. Todavía podría funcionar bien para usted en un ambiente tranquilo (oficina?). Para aumentar el volumen, he cambiado la batería de 3V (CR2032) a 4,5 voltios (3 AA).
