Paso 2: Soldar entre sí los componentes (deadbug estilo!)

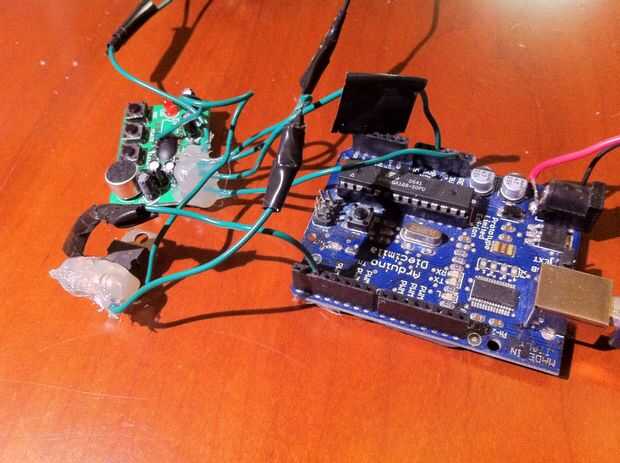

Habrá un Arduino, ChipCorder, Transistor, altavoz y baterías dentro de una caja de aluminio. Este cuadro se debe plantar dentro de la zona de ataque la mañana de la broma (o el día antes) pero primero tienes que configurar la hora y fecha actuales mediante un ordenador conectado al puerto USB. También se llevará esta vez elegir un target y momento y a través de la computadora. Llegado el día de April Fools, en el tiempo de la broma, el Arduino que gatillo el dispositivo y el ChipCorder jugará un 20-40 segundo lazo de una canción que, en este caso, es "Nunca va a dar te para arriba de Rick Astley" un meme de Internet muy conocido.

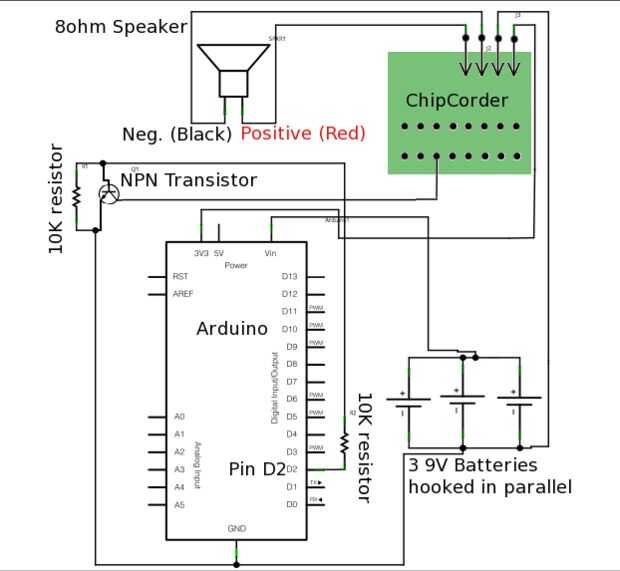

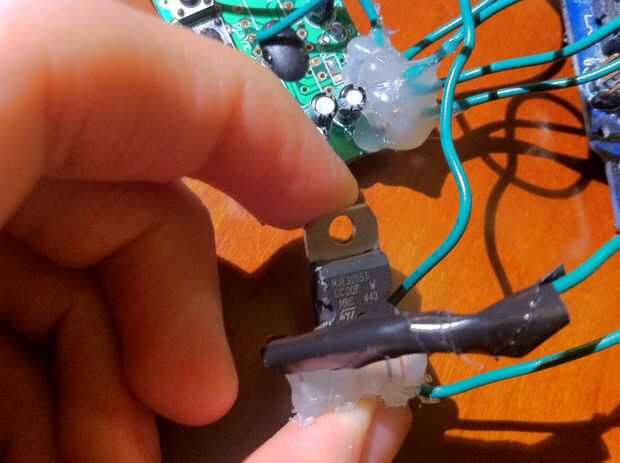

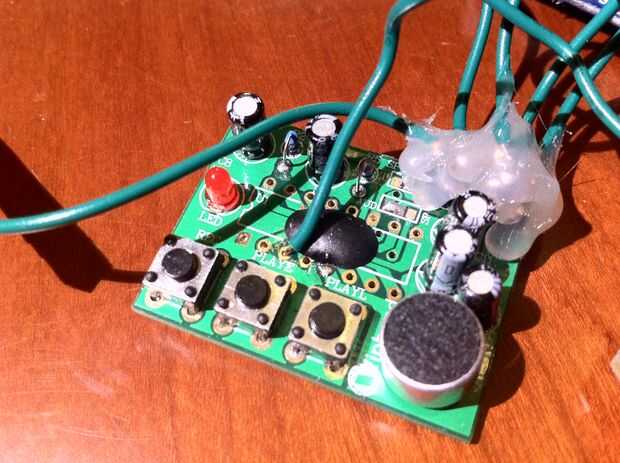

Mirando el esquema y manual de la ChipCorder podemos ver que el botón de reproducción PlayE es conectado al pin 3 en el ChipCorder y debe tirar baja reproducción de gatillo. Por lo tanto debemos conectar el colector del transistor de NPN al pin 3 de la ChipCorder y el emisor del transistor a tierra en el Arduino también conectando la Base del transistor al Pin Digital 2 de Arduino con un resistor de 10K. Luego hay que añadir una resistencia de 10K desplegable entre el emisor y la Base del transistor para asegurarse de que la Base del transistor no flotar alto a menos que explícitamente nos tire alta. Esta configuración hará que el transistor de NPN permitir que la corriente de flujo entre pasador 3 ChipCorder a tierra provocando la reproducción cuando el Arduino tira Digital Pin 2 alta.
Ahora conectamos los pines de entrada de energía de la ChipCorder a los 3,3 v y tierra salida pines de Arduino y también Conecte el terminal positivo del altavoz de 8 ohmios (cable rojo) y el terminal negativo a la SP + y SP-pins en el ChipCorder (respectivamente).
Ahora soldar la batería broches lleva juntos enparalelo no serie para capacidad de la batería adicional. Esto significa que todos los cables rojos se sueldan juntos y todos los cables negros se sueldan juntos. Cuando los cables de soldadura juntos, conecte el cable positivo en el puerto de Vin en el Arduino y el negativo a tierra. Usted tenga que soldar en un protoboard pequeño alambre aquí enchufe en los puertos de energía como los cables liados sería demasiado gruesos.

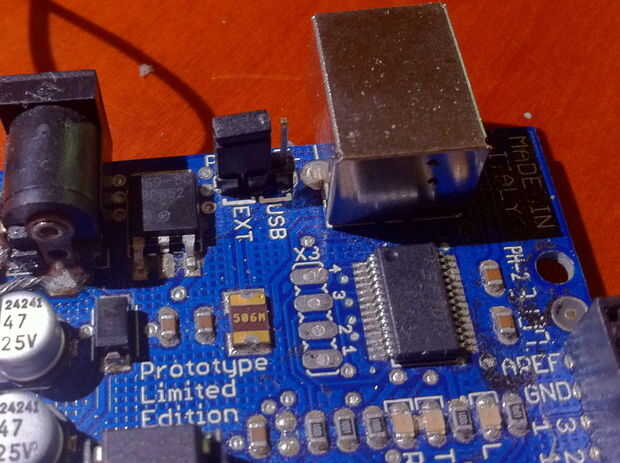

No se olvide de establecer el puente de entrada de energía en el Arduino a EXT para alimentar el tablero de las pilas de 9V!
