Molex de 4 pines fuente de alimentación / 2 HDD con un adaptador de alimentación (1 / 4 paso)

Paso 1: Piezas necesarias

Mayoría de las piezas de chatarra que se muestra.

  1. Adaptador de 12V 2A
  2. Conector macho de alimentación (que se adapta al disco duro externo)
  3. Conector hembra de alimentación (que se adapta al adaptador de corriente 12V 2A)
  4. LM7805 IC
  5. 100 uF 25V condensador electrolítico
  6. 0.1 uF Capacitor, código - 104
  7. Resistor de 3.3K Ohms
  8. 3mm LED verde o azul
  9. Macho 4 pin conector Molex

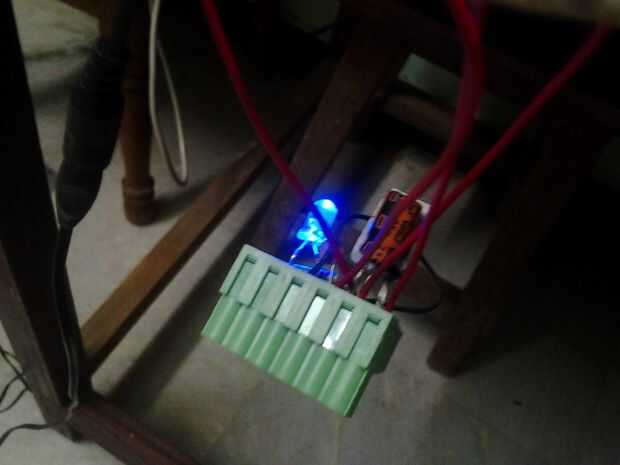

  10. 7805 PCB o simplemente uso un trozo Terminal de conector como se utiliza para pruebas solamente
  11. Disipador de calor (muy recomendable)

Nota:

Es altamente preferible para montar el circuito en un PCB adecuado. Desde el 7805 se disipa gran cantidad de calor incluso durante un corto tiempo. Se recomienda añadir un poderoso disipador de calor para un largo plazo.
