Paso 2: El circuito

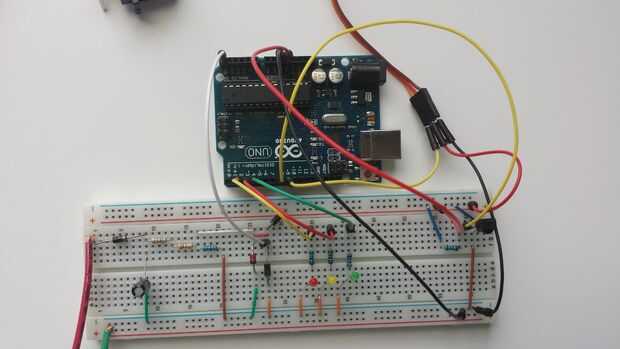

El protoboard
El circuito incluye:
- Resistencias de 1000 ohmios 6, 1 resistencia de 470 ohmios
- 2 diodos de Schottky
- 1 diodo Zener con voltaje de avería 5.1V
- 1 condensador de 1 microfaradio
- 1 diodo de silicio N4001
- 3 LEDs (rojo, amarillo, verde)
- 1 receptor IR
Servo de SG90 9G
IIC LCD 1602
- Montón de cables
- La turbina de viento (Motor de la C.C. con hoja)

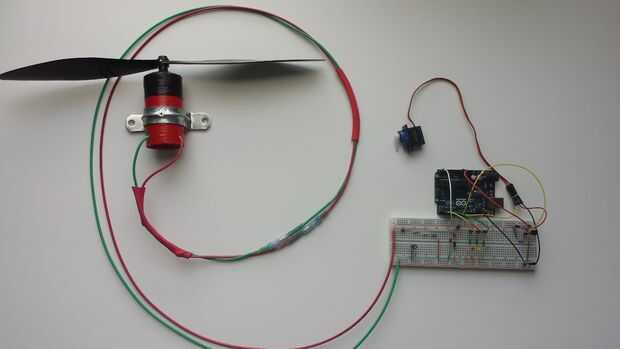

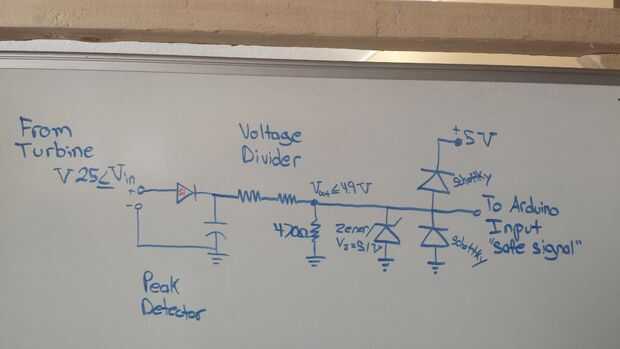

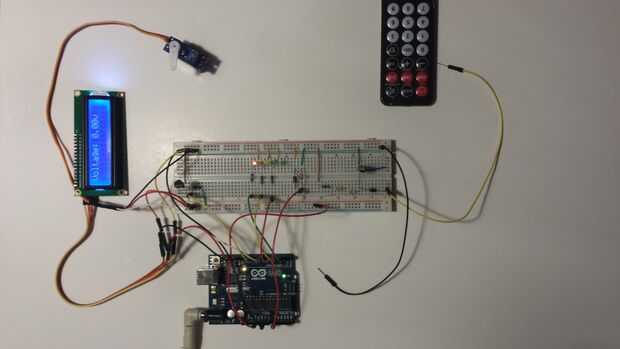

La Idea es proteger el circuito de tensiones negativas y tensiones superiores a 5 voltios. Estamos utilizando la entrada A_0 en Arduino que sólo puede manejar hasta 5 voltios. El divisor del voltaje asegura la tensión es caminó y schottky los diodos zener servir como protección suplementaria. Uno de los diodos de schottky conduce a baja para evitar la tensión negativa de llegar a los pines de Arduino. El cuadro con la turbina de viento es demostrar cómo se integran los cables de la turbina con el circuito, no es el circuito completo. El cuadro sin la turbina es el circuito completo. También se adjunta, es un diagrama de Fritzing con partes precisas para una mejor comprensión del circuito.
