Paso 5: engranaje
Engranaje de
Ahora para el tricky Part... el corazón de este Evapotron – el engranaje.
Piñones
Desmontar la bicicleta de los niños y tomar los piñones delanteros y traseros. Utilice las restantes partes de la bicicleta para otros proyectos.

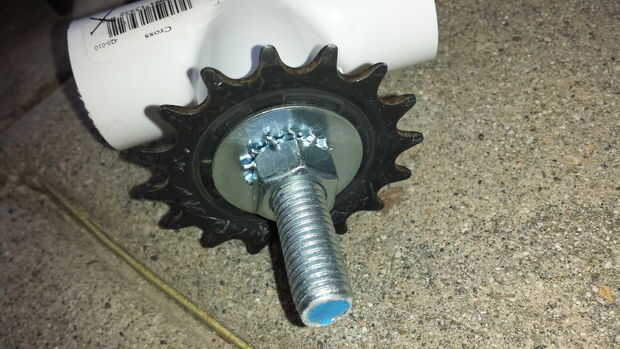

La moto que usaba tenía grandes agujeros en los piñones, así que tuve que improvisar. Tomé los piñones a Home Depot y encontró las arandelas planas que cabrían perfectamente dentro de los agujeros (o ligeramente más grande), teniendo el diámetro correcto ellos mismos para encajar en el eje.
Puesto que el piñón tenía una forma cuadrada, usé una Dremel para cortar la arandela redonda. Encaja perfectamente dentro de.
Eje horizontal
Instale una arandela, tuerca y arandela de compresión en la barra horizontal.
Instale al conjunto piñón, que en mi caso significa el piñón y la arandela cuadrada en su interior.
Instale una arandela, arandela de compresión y tuerca, coloque el conjunto del piñón delantero. Apriete a mano por ahora.
Eje vertical
Instale una arandela, tuerca y arandela de compresión en la barra vertical.
Instale al conjunto del piñón trasero.
Instale una arandela, arandela de compresión y la tuerca, intercalando el conjunto del piñón trasero. Apriete a mano por ahora.
Ajustes

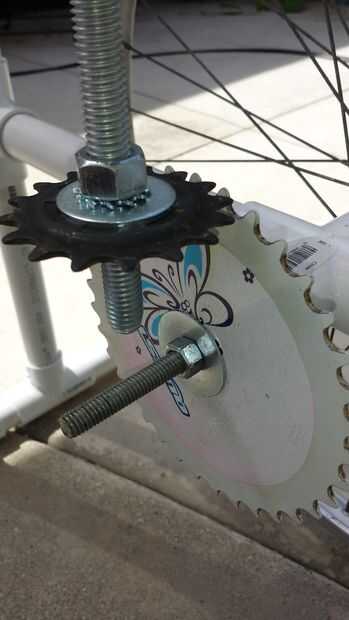

Mueve el piñón vertical suficientemente alto en la barra vertical para que sus dientes están a la altura de los dientes de la rueda horizontal.
Avanzar la rueda dentada horizontal hasta que con a sus dientes los dientes de la rueda vertical.
Apriete todo y darle un toque de luz.
Seguir jugando con estos ajustes, incluyendo cómo centrado los piñones se fijan en las varillas, hasta que la posición de la bolsa de oro. El equipo debe girar muy suavemente y no oirá cualquier tintineo (medios tintineantes las ruedas dentadas deben ser más apartes).
