Paso 9: electrónica

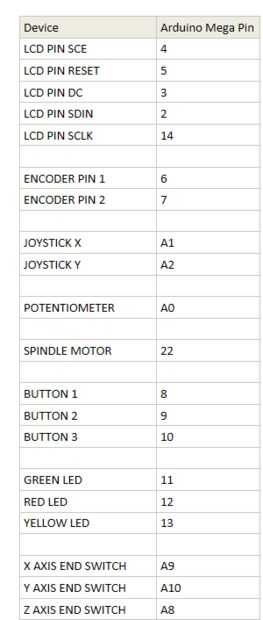

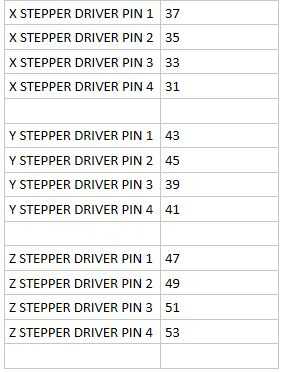

Ver tablas de cómo conecté los pines a Arduino.

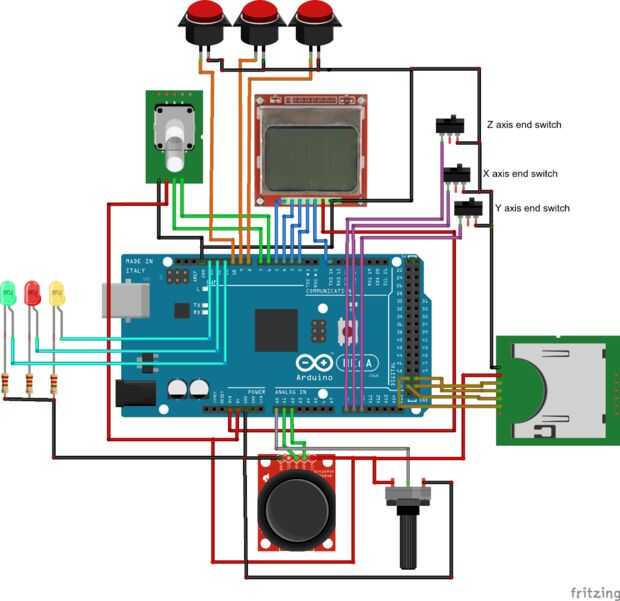

Usted tendrá que soldar todos los pines de tierra con el conector de tierra y Vcc todos con el conector de + 5 voltios de la Arduino.
En serie con cada LED, usted necesitará una resistencia de limitación de corriente de soldadura. Aparte de eso, todos estos pines de soldadura debe ser bastante sencillo.
EDICIÓN: Tenga en cuenta que la clavija 51,53 sobre la mesa ha cambiado a pin 27,29. Después de haber tenido algunos problemas con la comunicación serial al iniciar el motor he decidido añadir un módulo de lector de tarjeta SD. Utiliza pin 50 a 53. Te recomiendo alguien añadirlo también. Hace la máquina independiente y más cómodo de usar.
