Paso 12: Terminar el proyecto
El controlador de la pintura y tornillo pegamento lo juntos. Utilice tornillos para el panel frontal para que pueda abrir para hacer modificaciones más tarde.
Conectar el Arduino al PC y programa con el dibujo que se puede descargar desde aquí.
Archivos del Firmware UNO de CNC
Probar la funcionalidad completa del controlador y asegúrese de que los motores van en la dirección correcta. Compruebe que todos los botones, LEDs y botones hacen lo deben hacer; Consulte el manual del controlador a continuación.

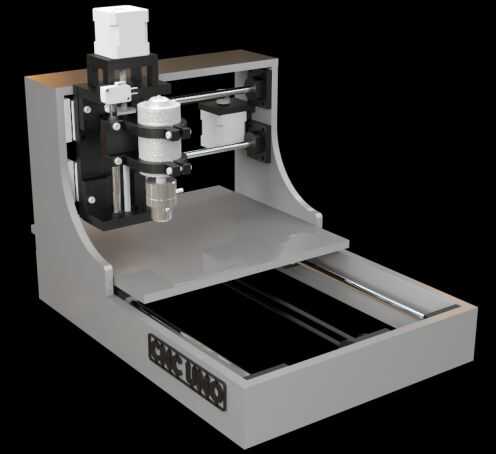

Cuando la máquina de prueba, usar muy bajas tasas de alimentación (F100 o inferior) y no profundizar. El CNC de UNO trabajará con pequeños molinos y sólo los ejercicios y se puede romper con facilidad. También, mediante bajas tasas de avance y profundidades someras, pones menos tensión en la máquina, evitando la aparición de flexión y flexión.
Te sugiero pruebas con trozos pequeños de madera o un material suave similar.
El firmware es una versión Beta y está pensada para ser mejorado, por mí o por otros. Tiene un conjunto muy limitado de códigos G y M y funcionalidad básica. Veo muchas maneras en las que se puede mejorar este proyecto. Por ejemplo, uno podría utilizar controladores de motor de paso a paso impresora 3D barata y usar la versión micro de los motores para un funcionamiento más suave y silencioso. El controlador ganaría al tener un lector de tarjetas SD donde uno podía almacenar programas CNC, al igual que muchas impresoras 3D tienen (EDIT: se ha agregado ahora). La salida del eje del motor debe ser PWM (pulso con modulación) para ser capaz de controlar que rpm. WIFI podría añadirse. La lista continúa...
No dude en mejorar y añadir funciones y enviar a mí por lo que puede ser compartido con otros.
