Paso 5: Imprimir y montar las piezas de plástico
Ahora cuando tenga el marco listo, imprimir todas las piezas plásticas y ponerlos juntos. Utilizar el marco como referencia y cortar las varillas de acero para el eje X y Y y Z a la longitud correcta. Tenga cuidado de no cortar demasiado corto. Es mejor cortarlas mucho primero y luego prueba con el marco y los soportes y si son demasiado largas, cortarlas un poco más. En mi máquina, tengo estas longitudes (más o menos): eje x 350 mm, eje Y 250 mm y eje Z 120 mm.
También, la prueba hacia fuera la longitud de las correas de distribución de ejes X e Y. Debe estirar bastante y se puede utilizar el resorte de una clavija de ropa como un tensor.

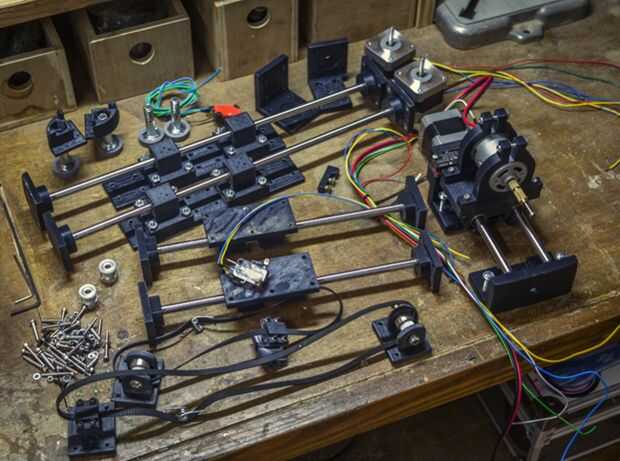

En la foto, había montado el primer motor que usa. Que más tarde resultó para ser demasiado débil por lo que se ha sustituido por un motor más grande.
Las partes en el marco de la abrazadera y marque y perfore todos los agujeros para los tornillos de montaje.
