¿Monitor de actividad sísmica Arduino - escudo de Ethernet (2 / 7 paso)

Paso 2: El circuito - Amp de carga

Película piezoeléctrica a puesto que no es sólo una fuente de señal simple, algunos circuitos se requieren exactamente y como era de esperarse la salida medida del sensor de.

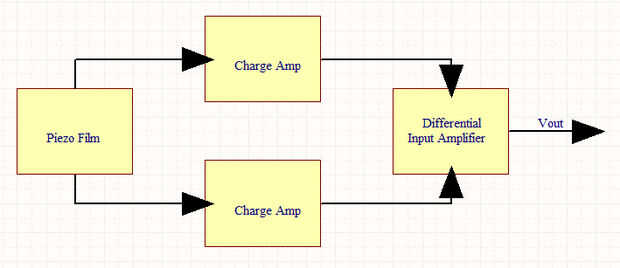

Un amplificador de carga lleva la carga a través de un condensador y lo traduce en una tensión. Si conoces la electrónica que se puede ver que es esencialmente integrador, que impide que la carga a través de la película piezoeléctrica, que actúa como un condensador, descarga rápidamente.
Esto le permite convertirlo en una señal de tensión estable.

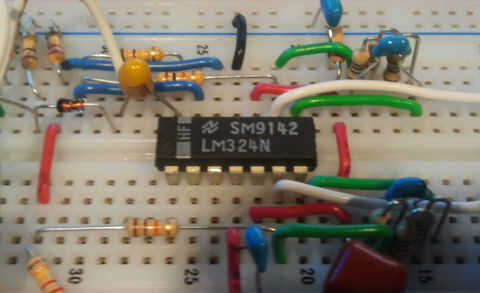

Usé un LM324N, un amplificador quad op, para crear la parte de amp de carga del circuito.

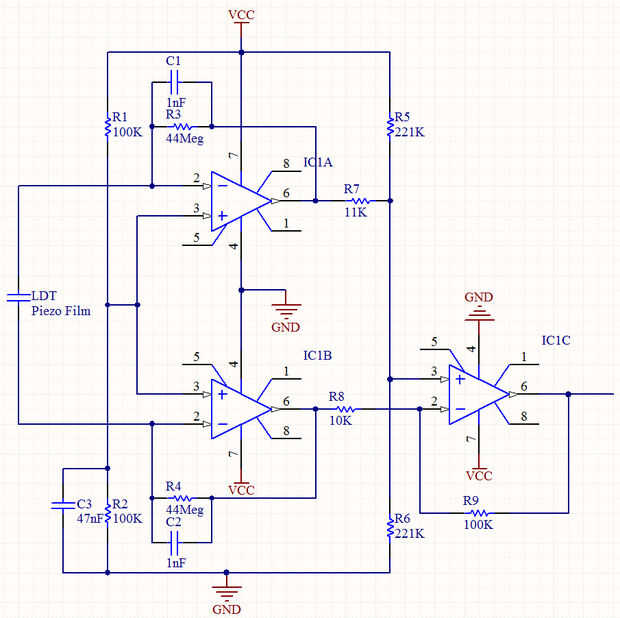

Si sigues el esquema en la última foto, que debe recibir una señal de AC a la salida flotante en 2.5Vdc [si está utilizando una fuente de 5 voltios]
